Pedagogická fakulta
Budova CS
Pedagogická fakulta – katedra studií lidského pohybu
Adresa
Moravská Ostrava 3397, 70200 Ostrava-Moravská Ostrava
Vstup

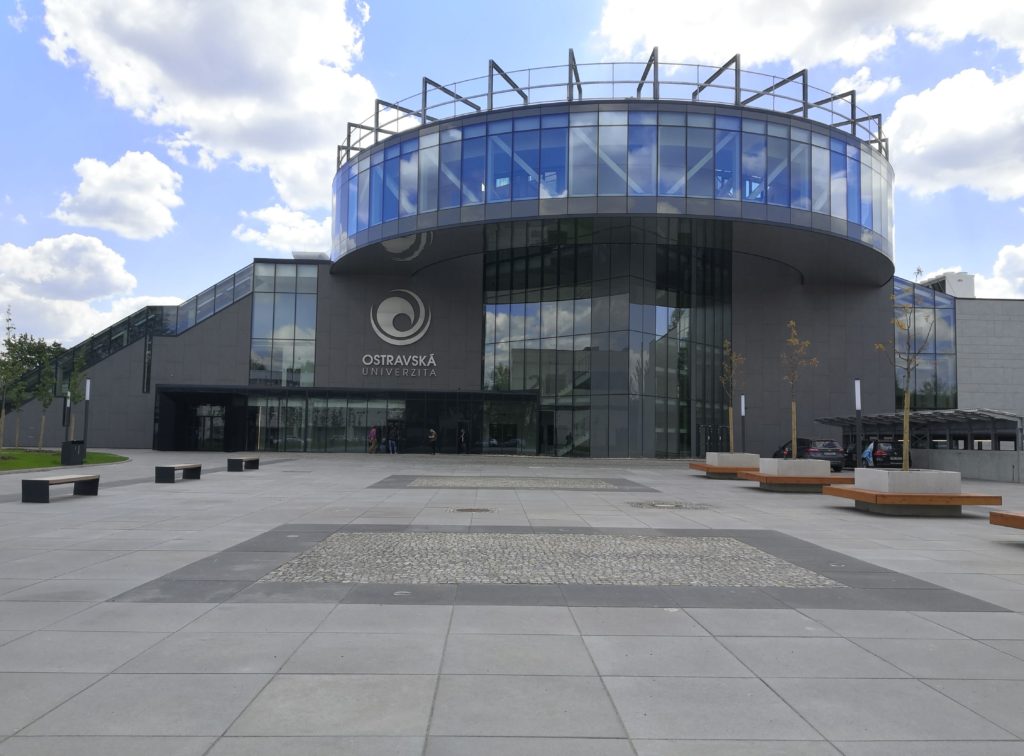

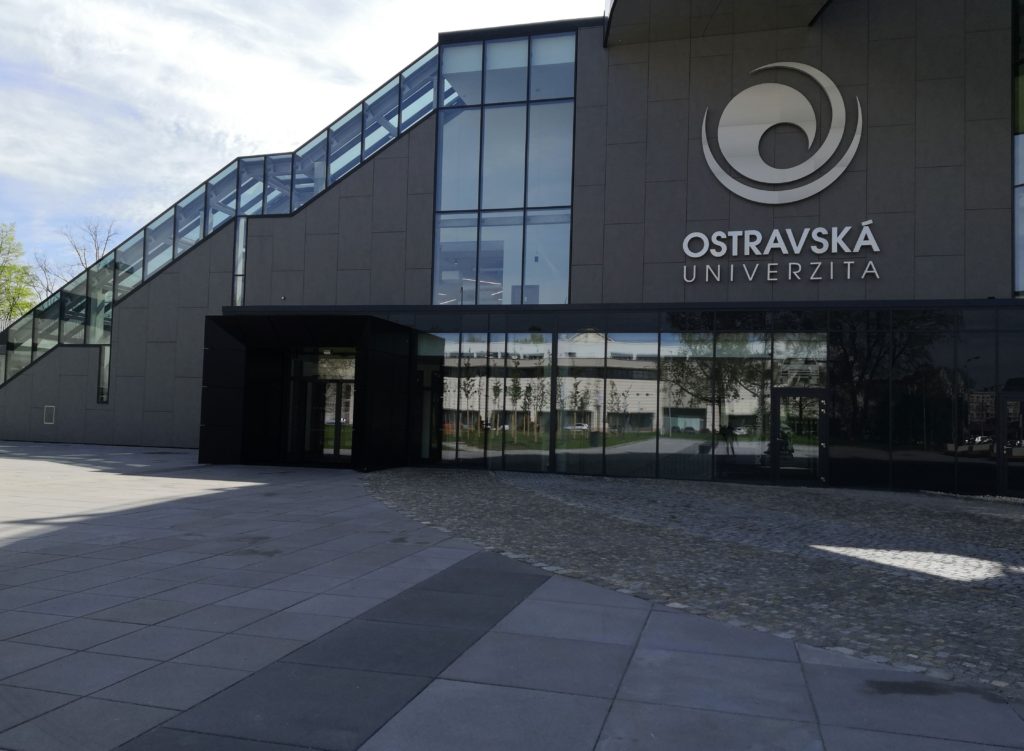

Do City Campusu vede jeden hlavní vstup a několik vedlejších vstupů, které jsou uzamčeny a slouží jako únikové. Přístupová komunikace je provedena z větší části z velkoformátové betonové dlažby a z menší části z kamenných kostek. Manipulační prostor před dveřmi je dostatečný.

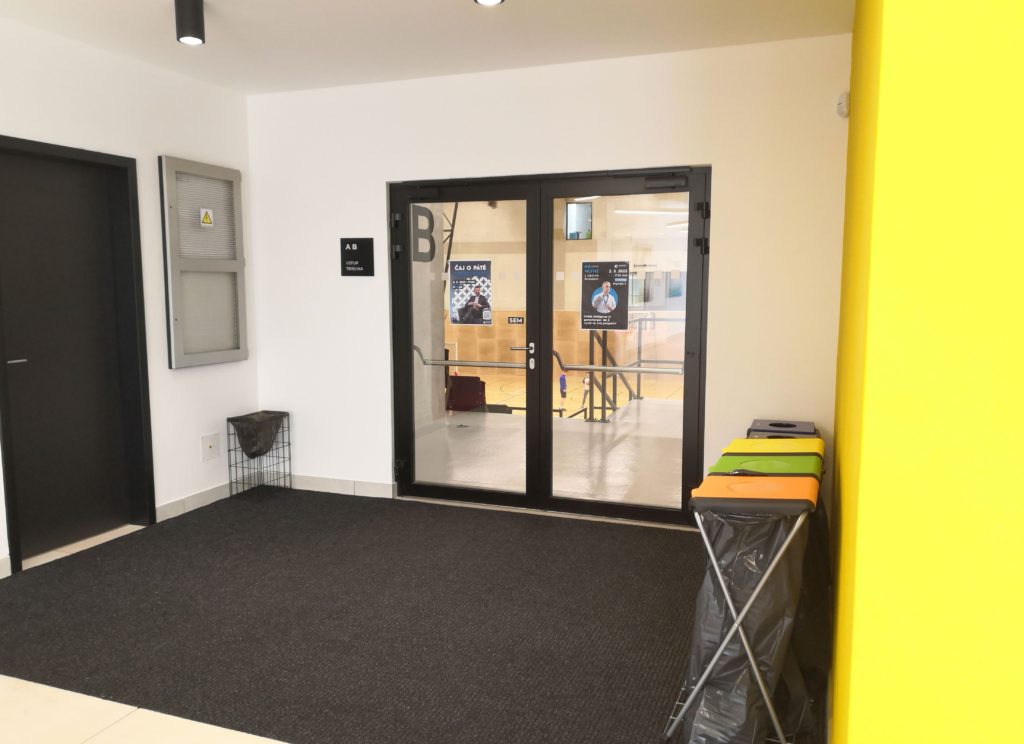

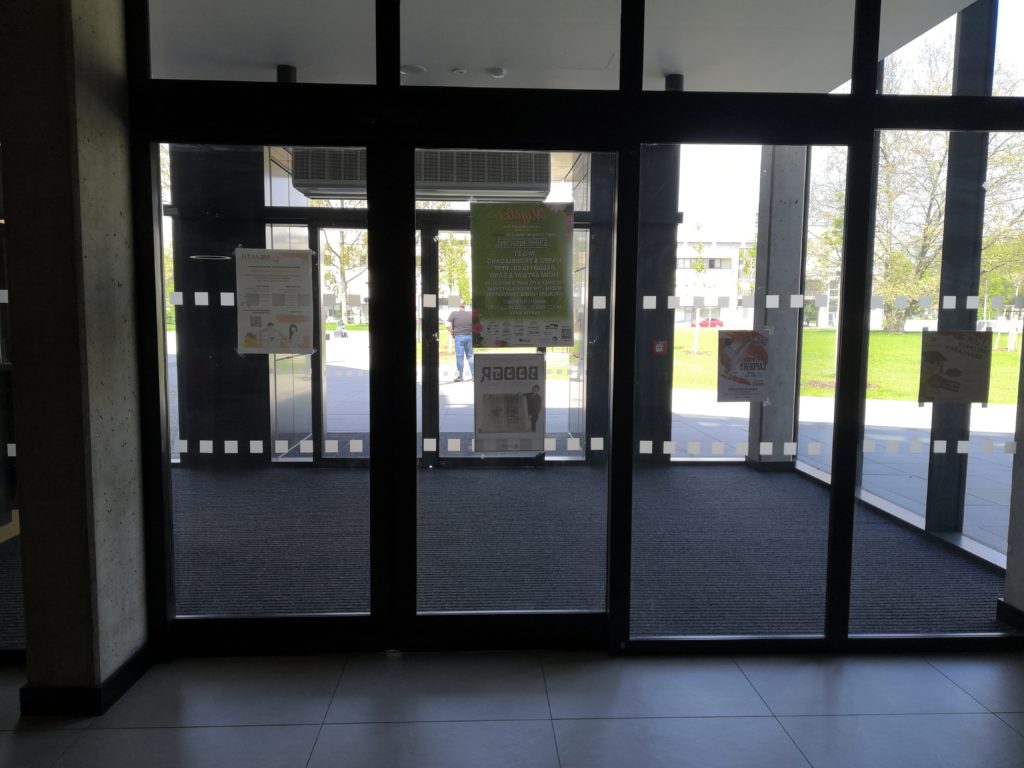

Hlavní vstup tvoří dveře dvoukřídlé, automaticky otevíratelné do stran (průjezdná šířka 195 cm, bez prahu). Dveře jsou umístěny v nice-výklenku (šířka 300 cm, hloubka 185 cm) a je osazen čisticím roštem. Za dveřmi se nachází zádveří (šířka 760 cm, hloubka 400 cm), povrch podlahy tvoří zátěžový koberec. Dveře zádveří jsou dvoukřídlé, automaticky otevíratelné do stran (průjezdná šířka 180 cm), bez prahu.
Interiér

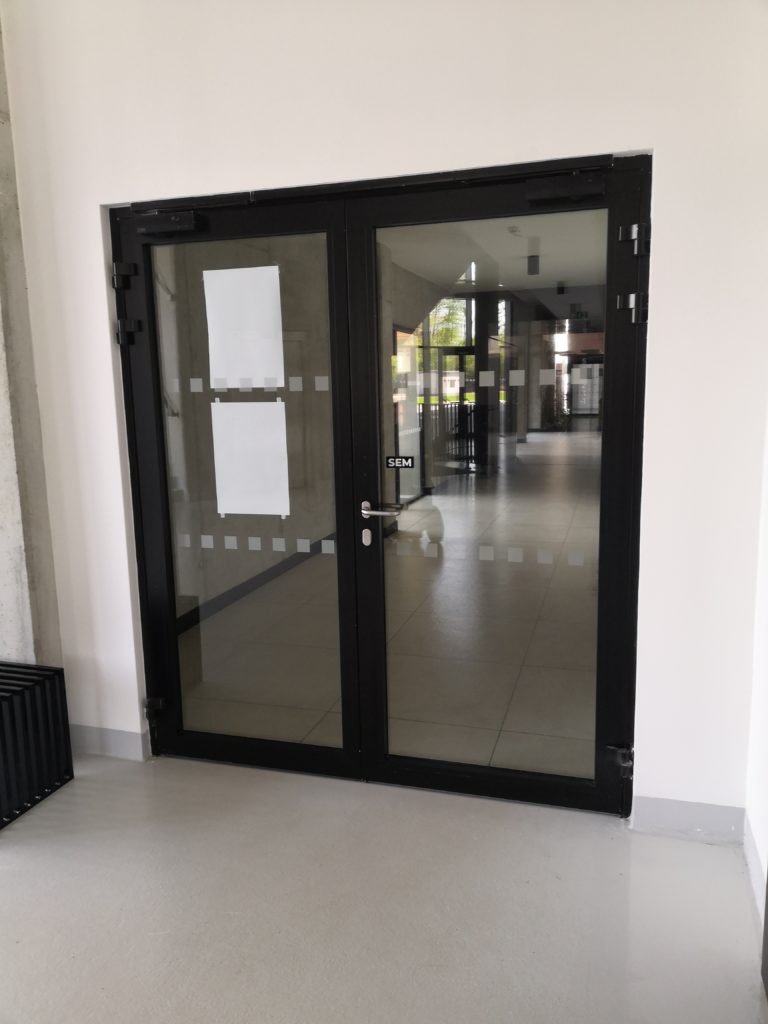

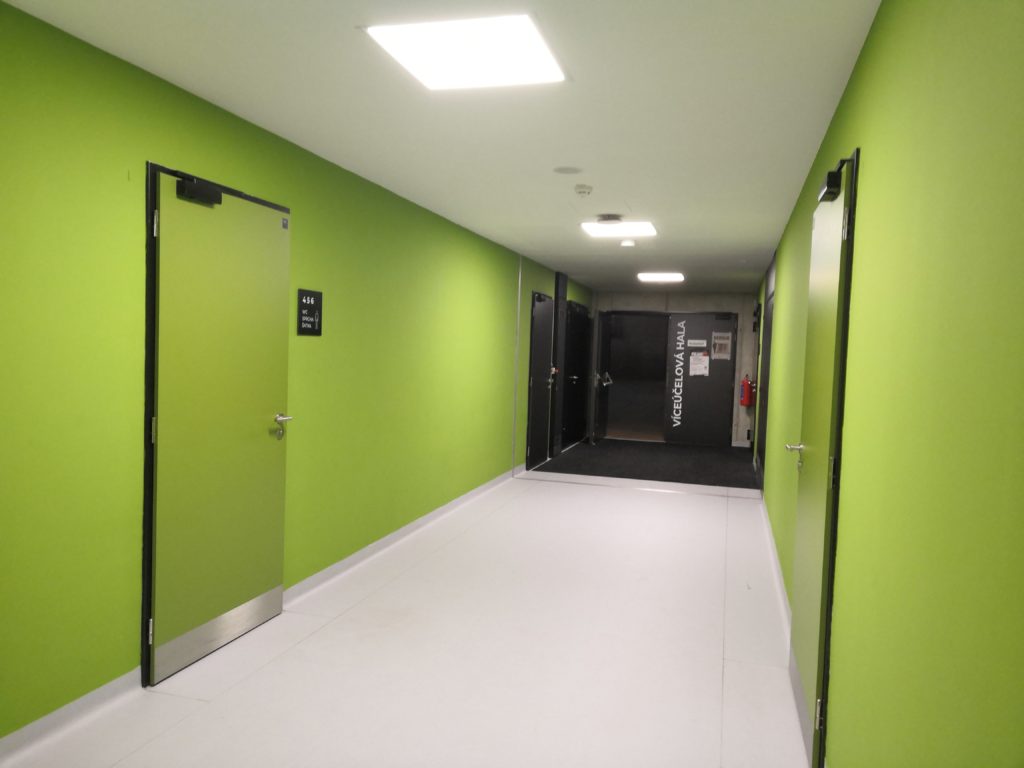

Celá budova je bezbariérová. Vertikální komunikaci zajišťují schodiště a dva výtahy. Průchody v prostoru jsou širší než 80 cm. Dveře v celém objektu jsou jednokřídlé i dvoukřídlé, otevírají se mechanicky (průjezdná šířka 85-90 cm, bez prahu) a z větší části opatřeny zavíracím mechanismem. Dveře na chodbách si lze otevřít čipovou kartou. Podlaha je provedena z dlažby, litého betonu, dřevěné palubovky.

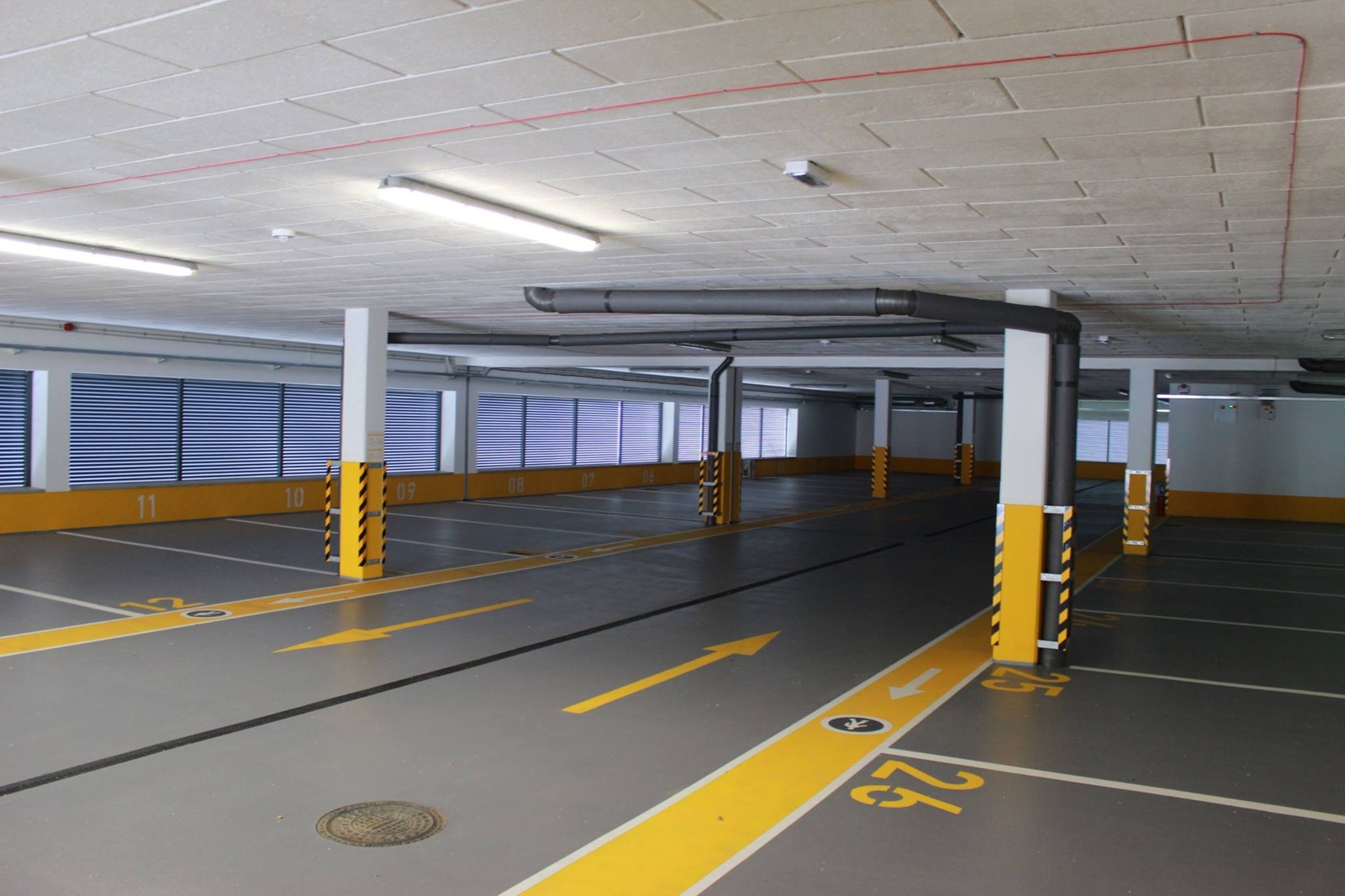

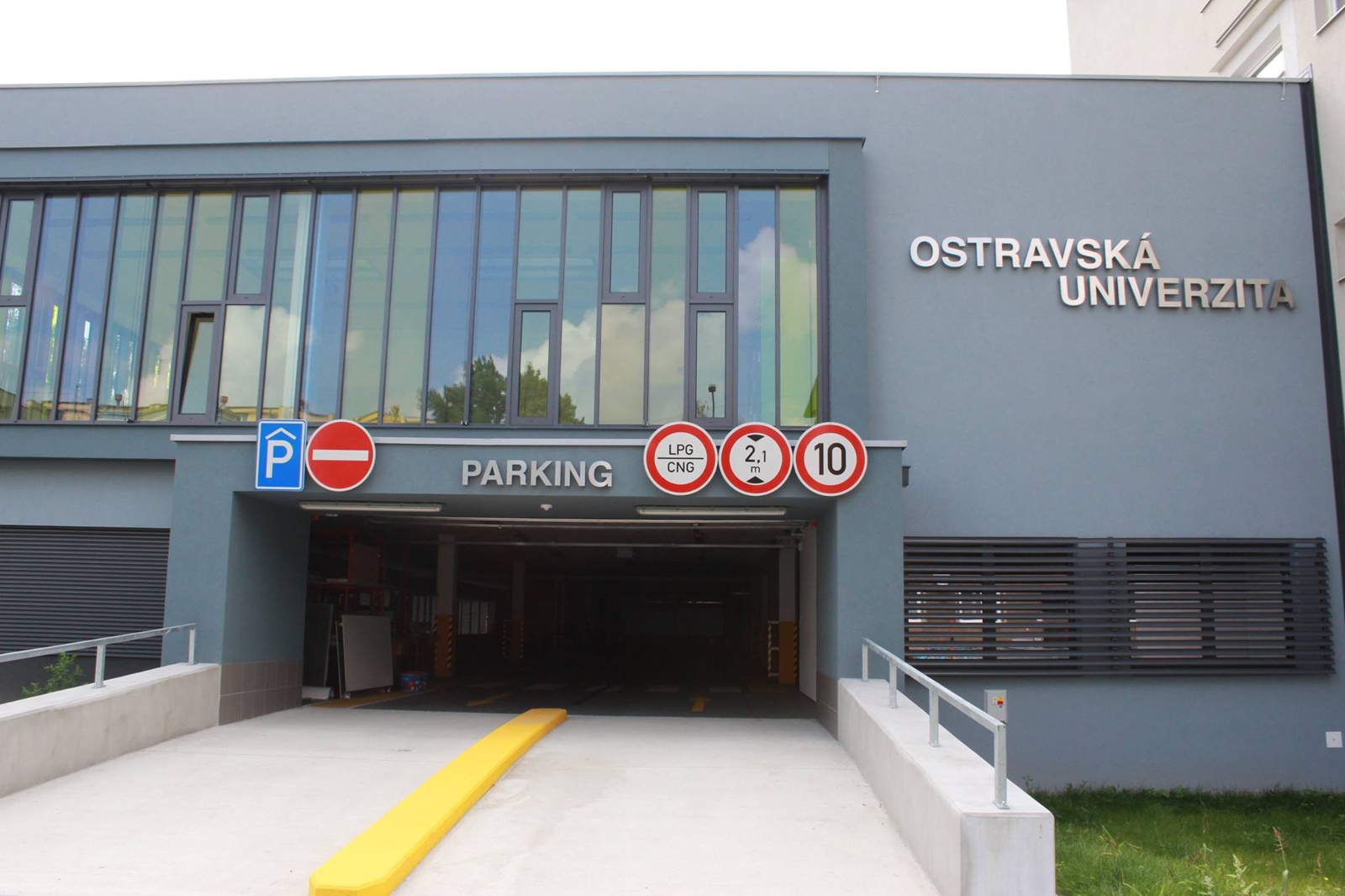

V 1PP jsou umístěny garáže.
Přízemí (1NP)

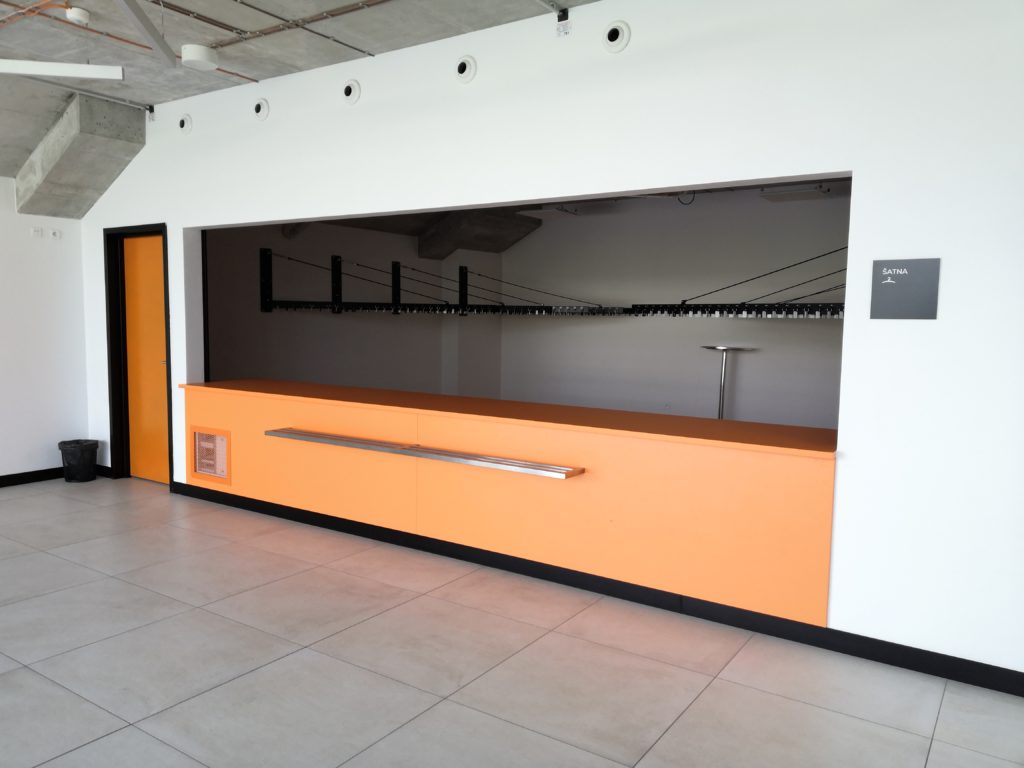

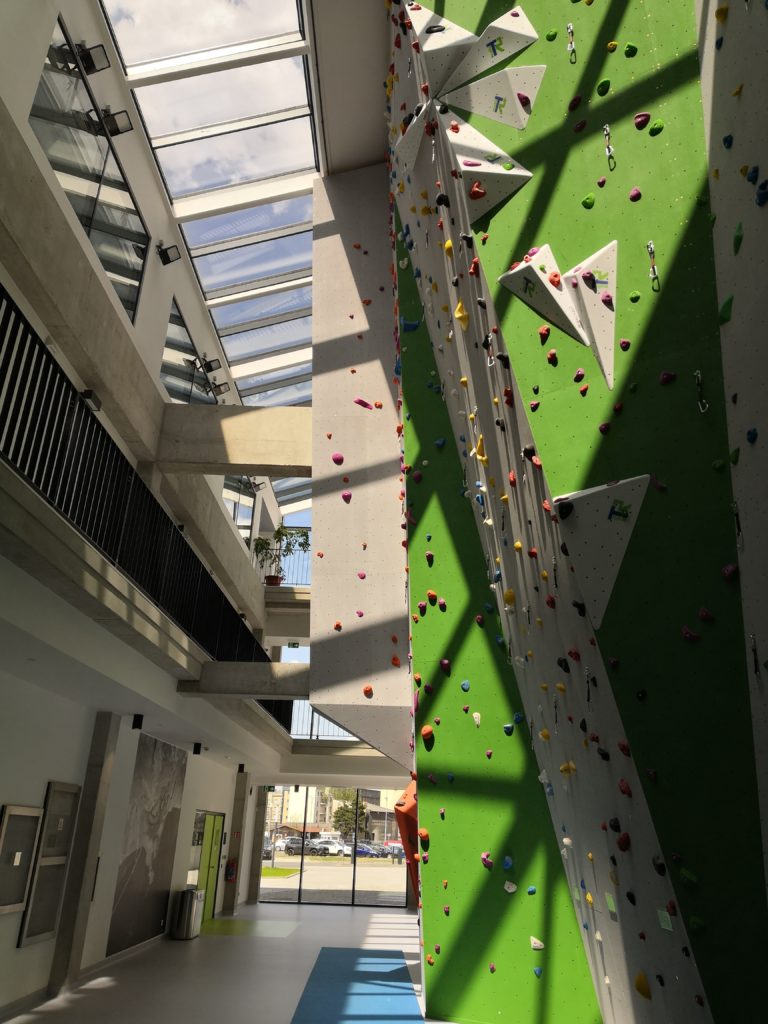

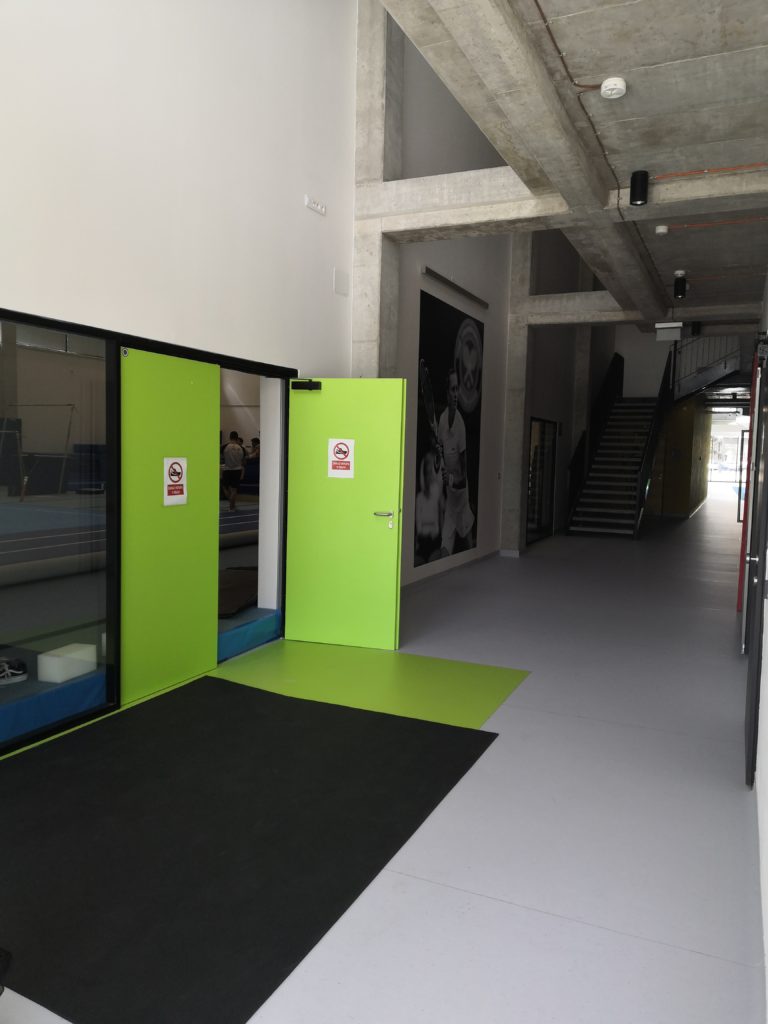

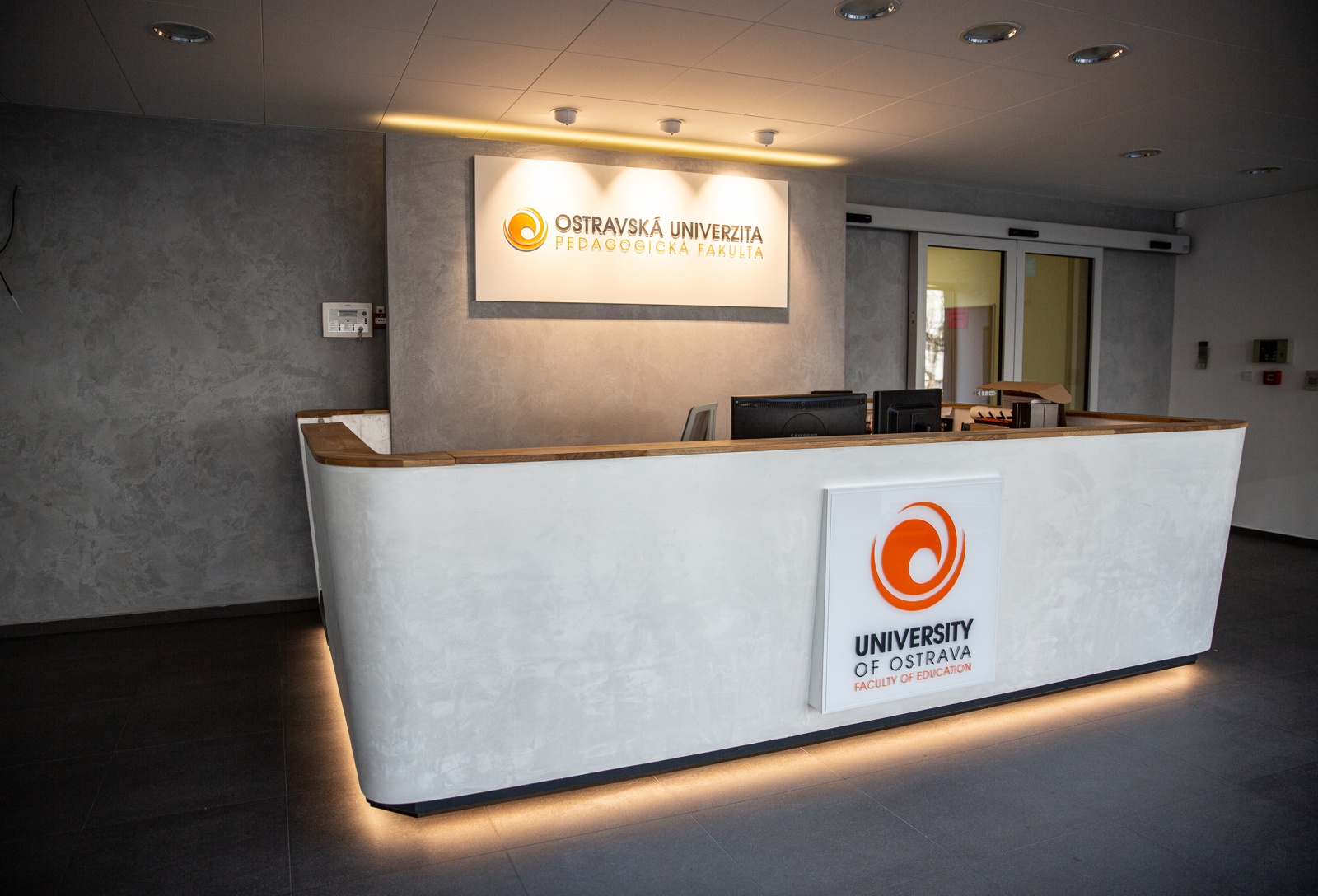

Za vstupem se nachází vstupní hala s recepcí, šatnou (výška pultu 91,5 cm), bezbariérové WC, chodba k běžným toaletám, a na levé i pravé straně dvoukřídlé dveře vedoucí k výtahům, schodišti, víceúčelové hale, sportovním šatnám, gymnastickému a aerobnímu sálu, posilovně a lezecké stěně.
Sportovní šatny
Vstupní dveře do šaten jsou jednokřídlé, mechanicky otevíratelné (průjezdná šířka 90 cm, bez prahu). Z šatny se vchází do umývárny se sprchami a toaletami. Vstup do sprch je bezbariérový, bez ruční sprchy a sklopné sedačky. Bezbariérové WC se v šatnách nenachází.
Hala míčových sportů

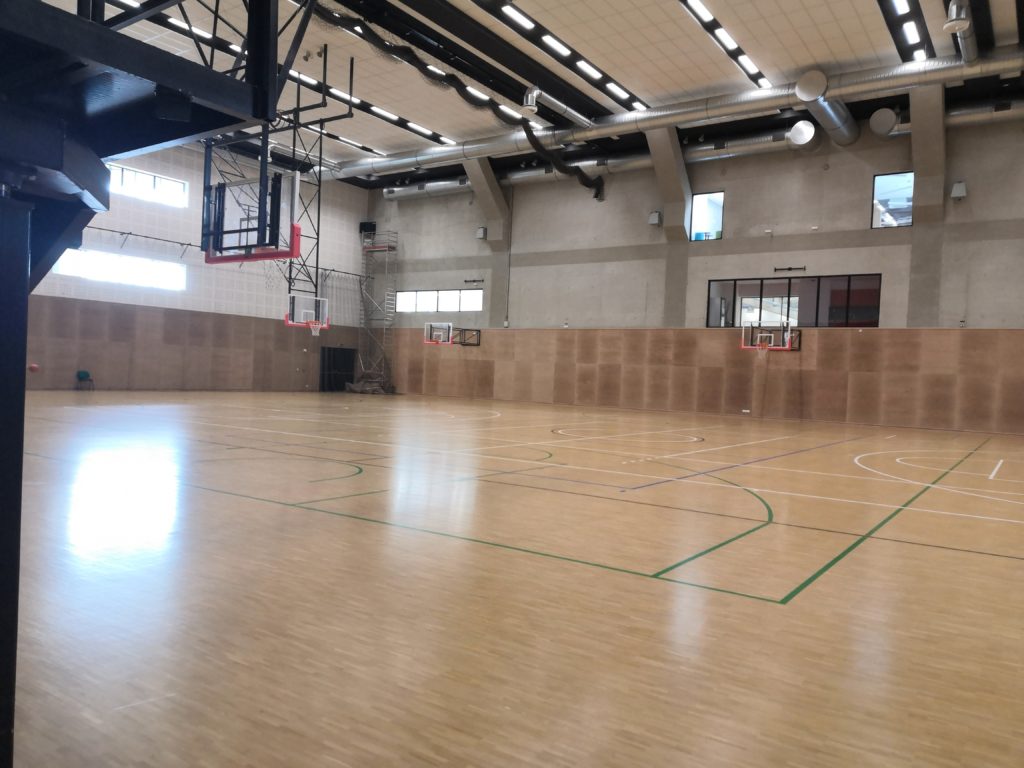

Hala o rozměrech 50 x 33 m se dá rozdělit na tři části oddělené oponou. Centrální kurt je určen pro basketbal, florbal, futsal, házenou a volejbal. Na stálou tribunu se vejde 280 diváků. Použitím výsuvných tribun na palubovce se rozšíří kapacita hlediště o dalších 250 diváků.
1. patro (2NP)

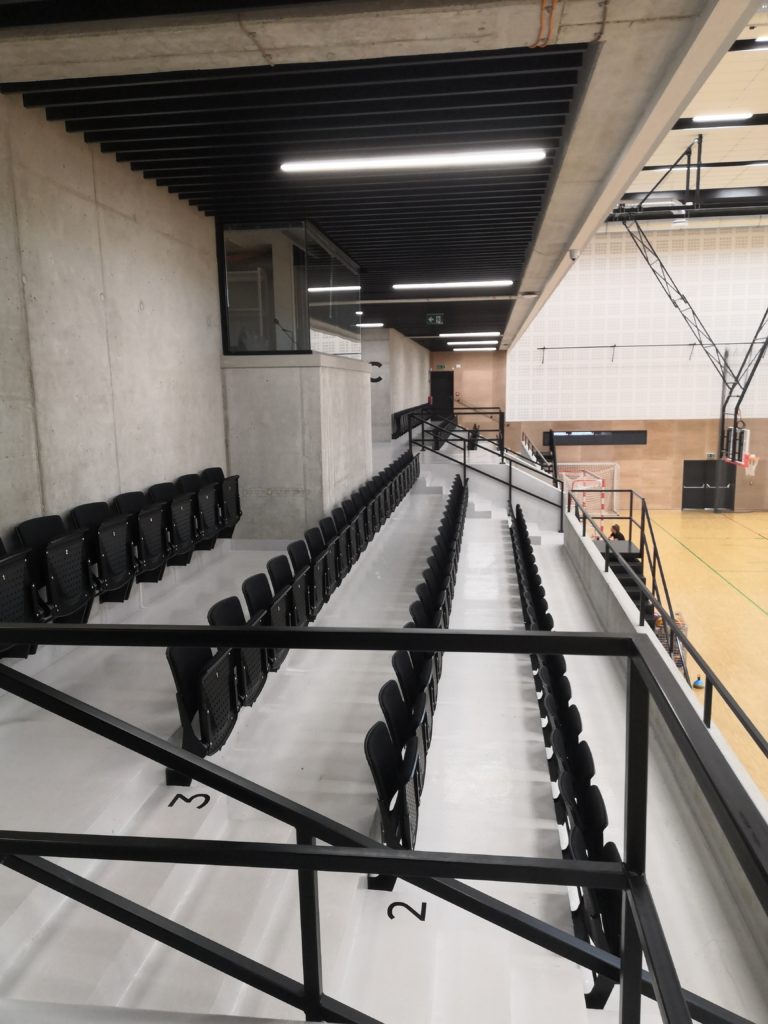

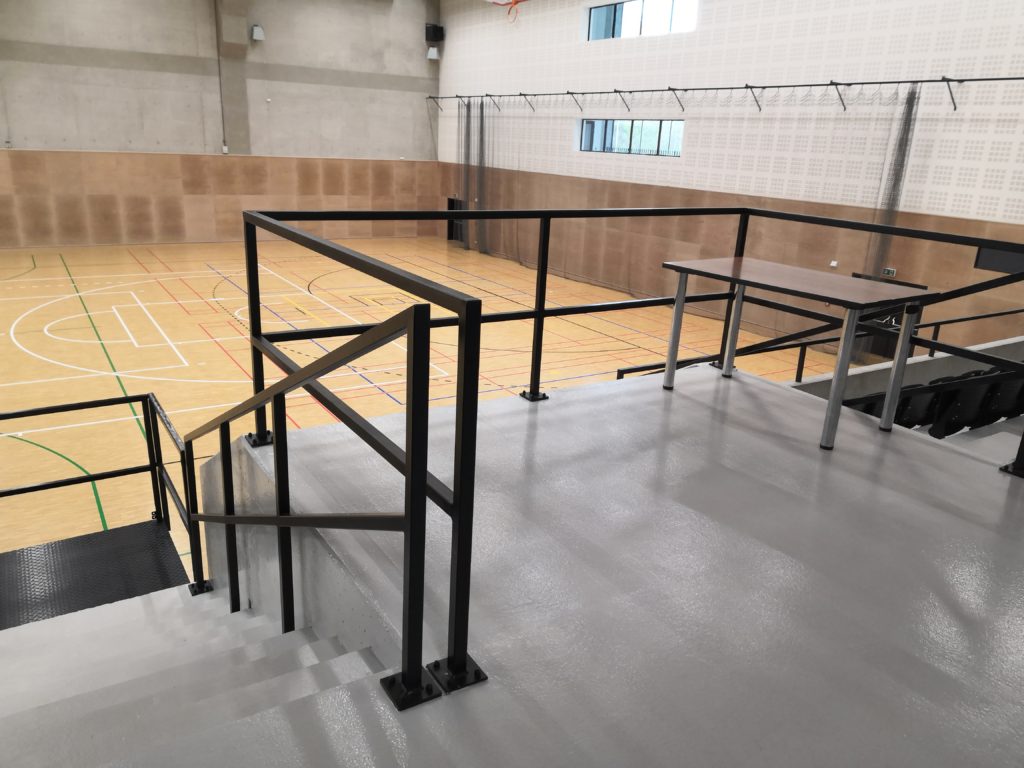

V tomto podlaží se nachází dvě bezbariérové WC, standardní toalety, učebny, další místnosti a vstup na tribunu do víceúčelové haly. Na tribuně se nacházejí prostorná místa pro osoby na vozíku.
2. patro (3NP)

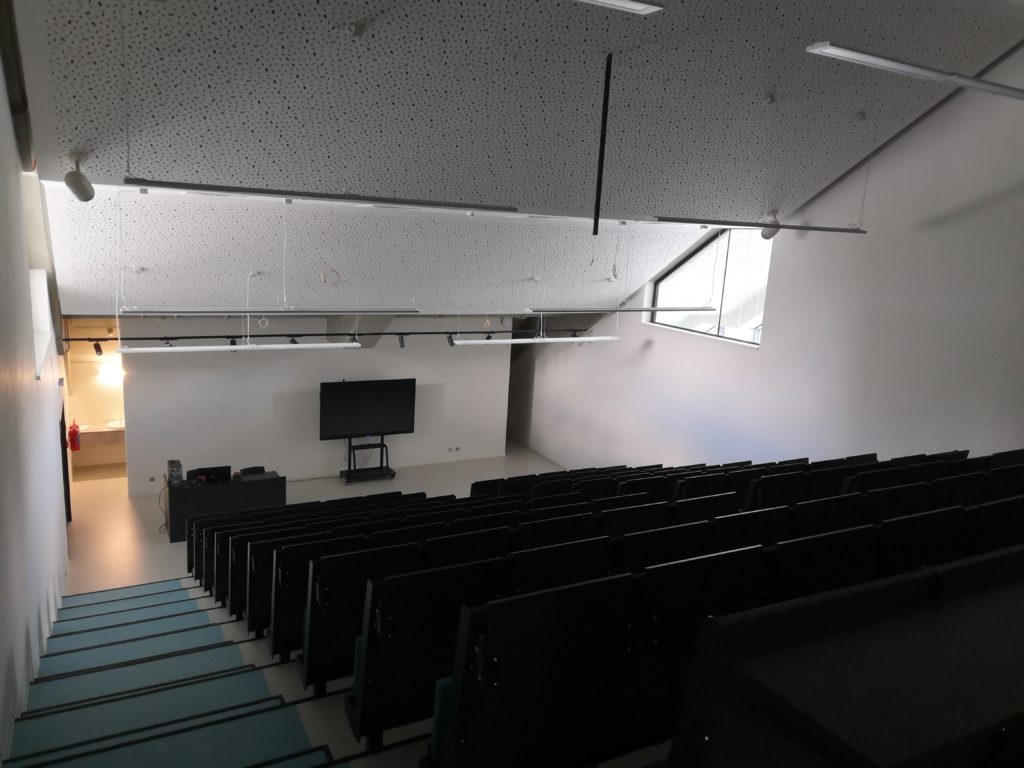

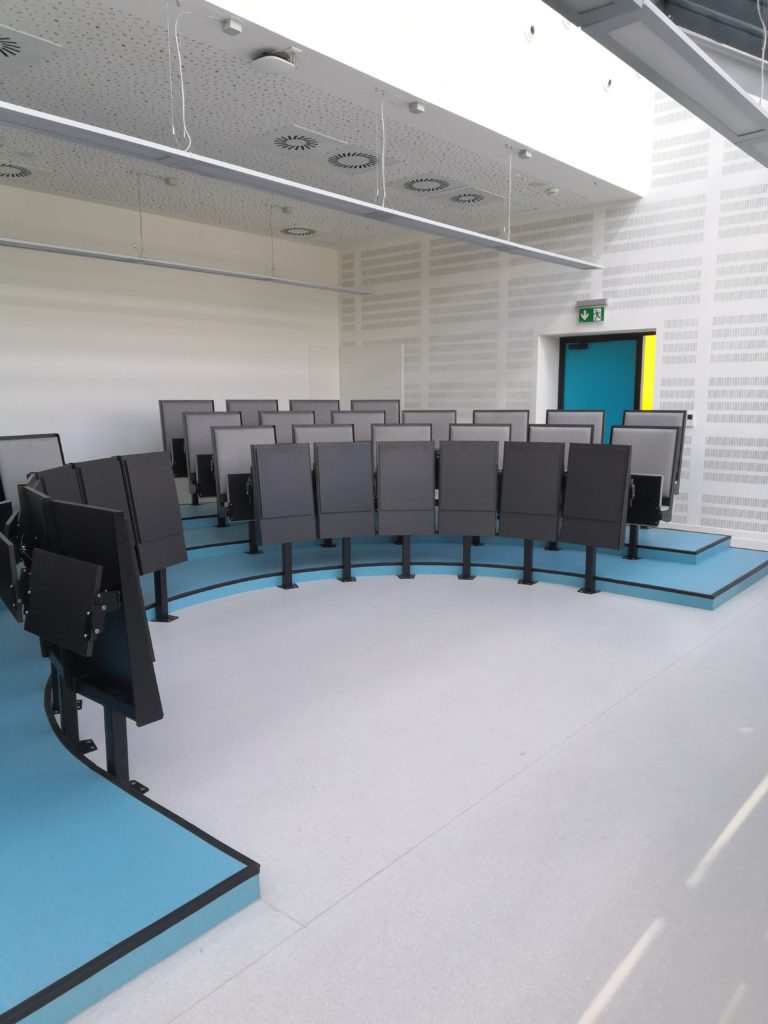

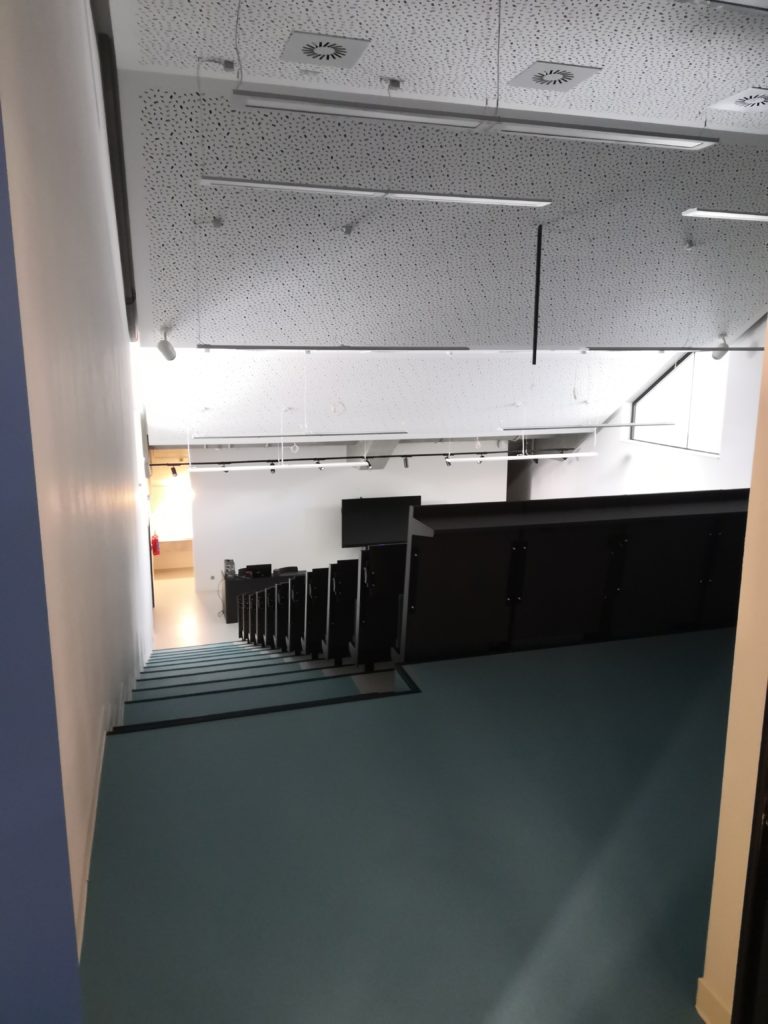

Zde je umístěno bezbariérové WC, standardní toalety, učebny a aula s kapacitou 110 míst. V horní části jsou místa pro osoby na vozíku.
3. patro (4NP)
Zde naleznete standardní toalety, laboratoře, kanceláře a krytý běžecký ovál 200 m dlouhý s klopenými zatáčkami a povrchem Taraflex.
Střecha (5NP)

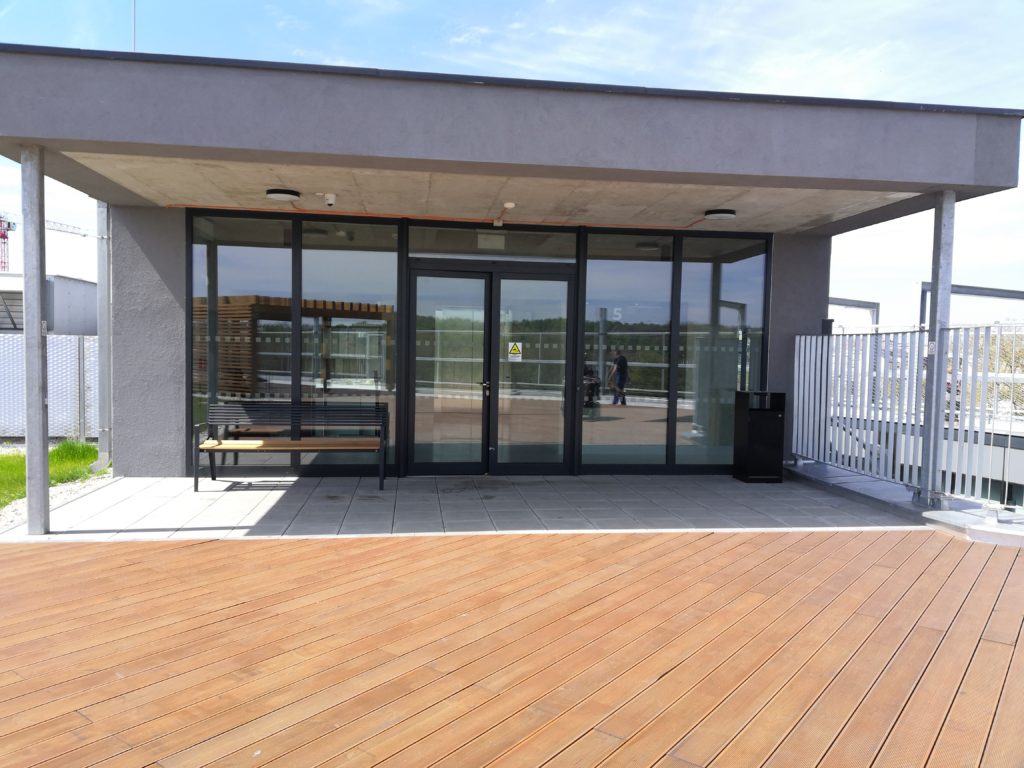

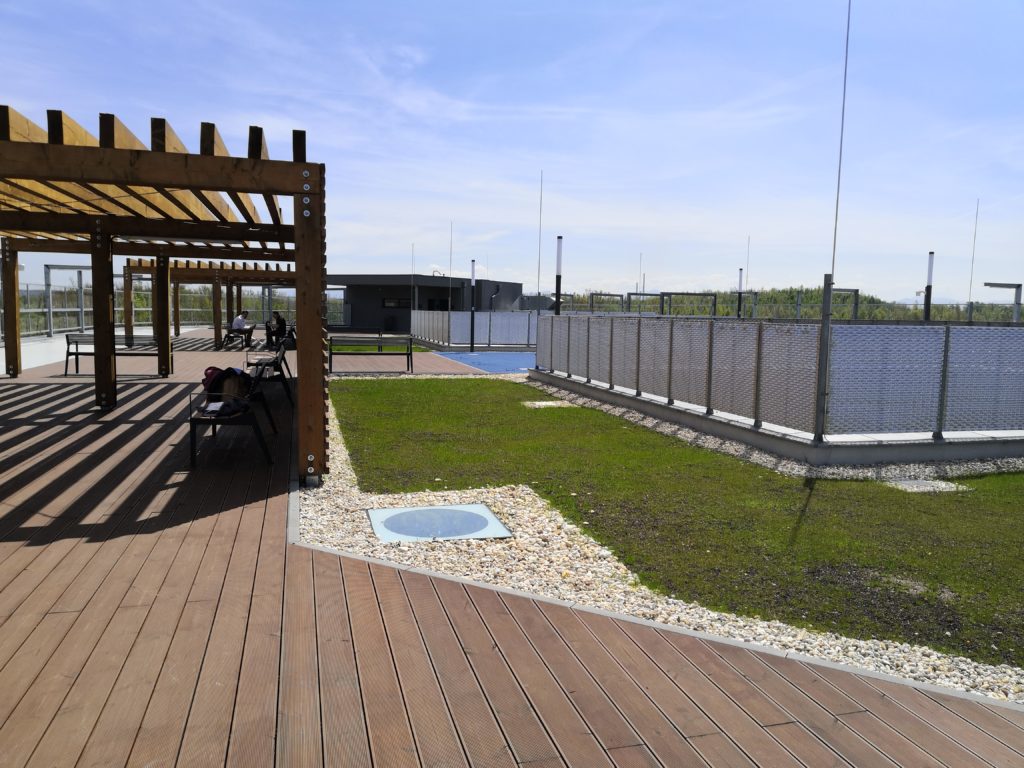

Nachází se zde relaxační i odpočinková zóna, šatny s toaletami nevhodné pro osoby na vozíku a nekrytý osvětlený ovál 200 m dlouhý, bez klopených zatáček s betonovým povrchem, který je možné využít pro inline bruslení, kolečkové lyže atd., ale i jízdu na ortopedickém vozíku.

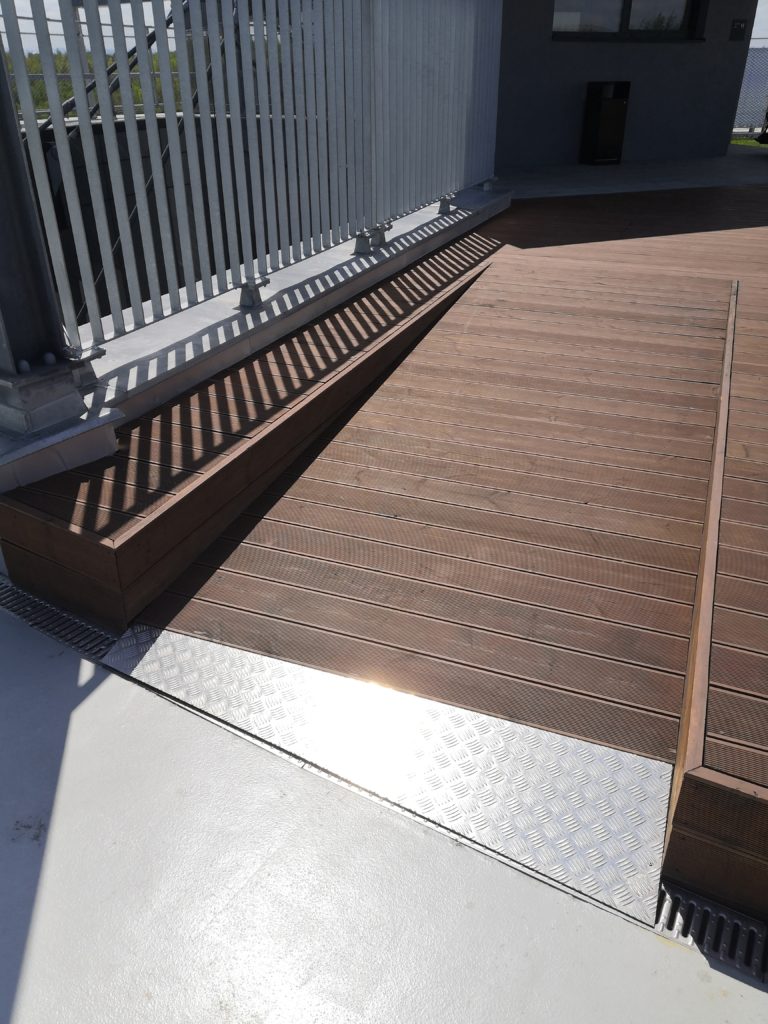

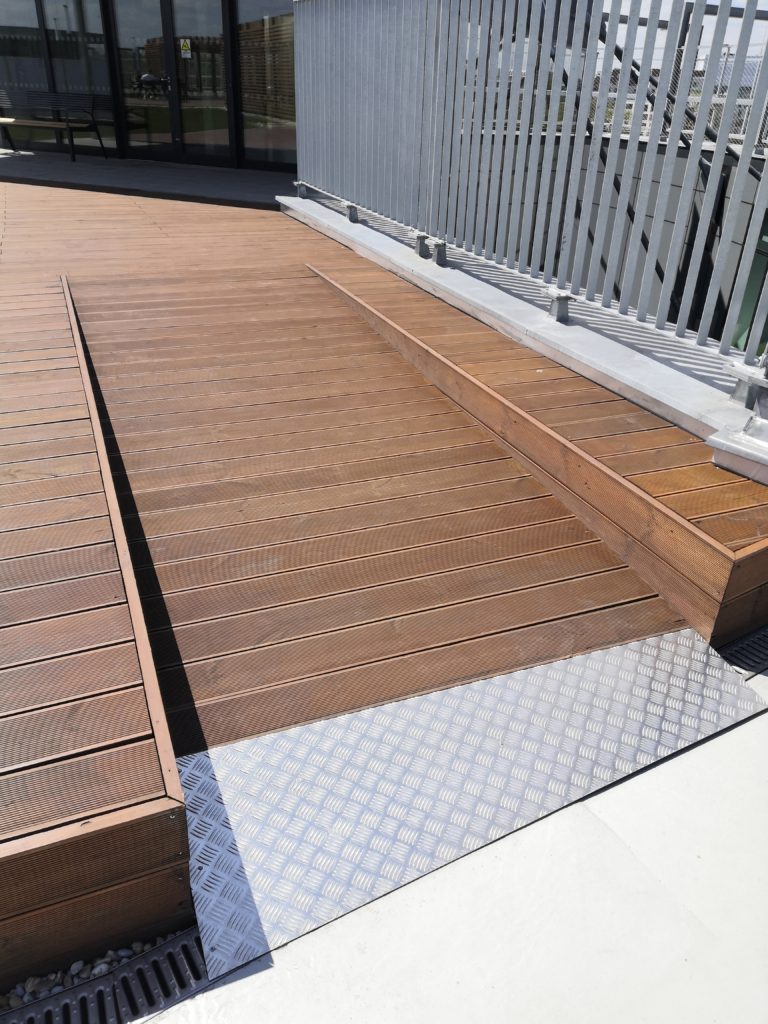

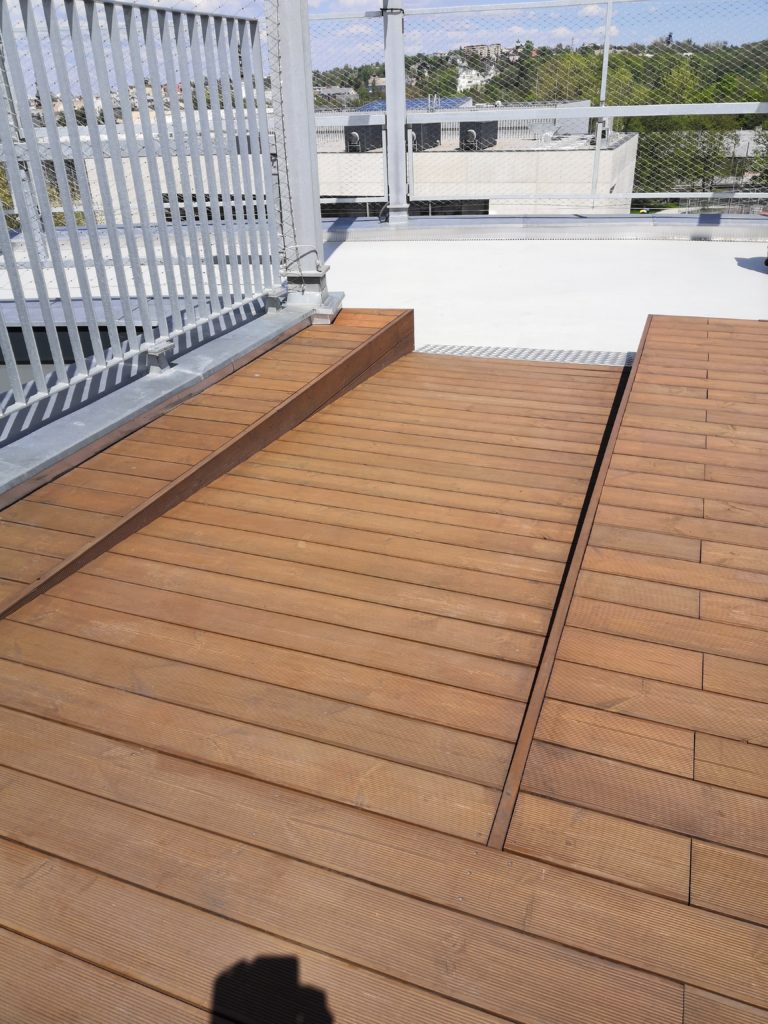

Přístup na ovál z vyvýšené části od výtahu zajišťují dvě totožné jednoramenné pevné rampy (délka 390 cm, průjezdní šířka 150 cm, podélný sklon 5,5-6 %) Povrch tvoří dřevo a ve spodní části 30-40 cm vroubkovaný pozinkovaný plech (podélný sklon 7,5 %). Manipulační prostor nad i pod rampami je dostatečný.
Pro veřejnost je vsup zajištěn venkovním schodištěm. Osobám na vozíku a s pohybovým postižením je umožněn přístup na střechu vnitřním výtahem.
Výtah

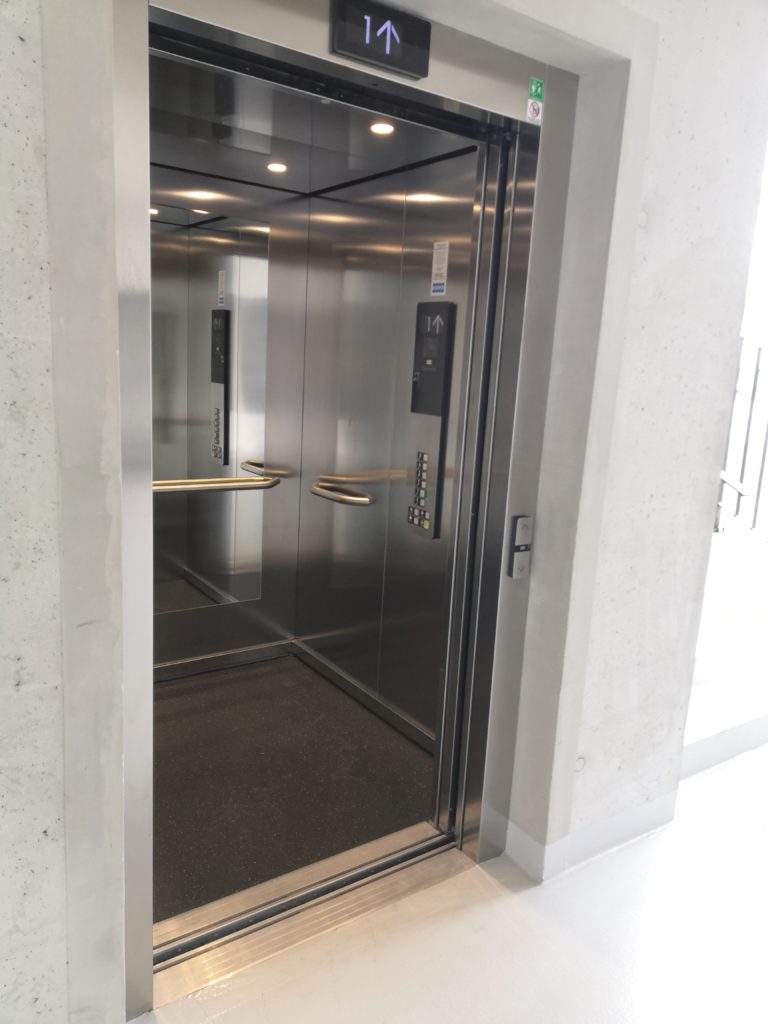

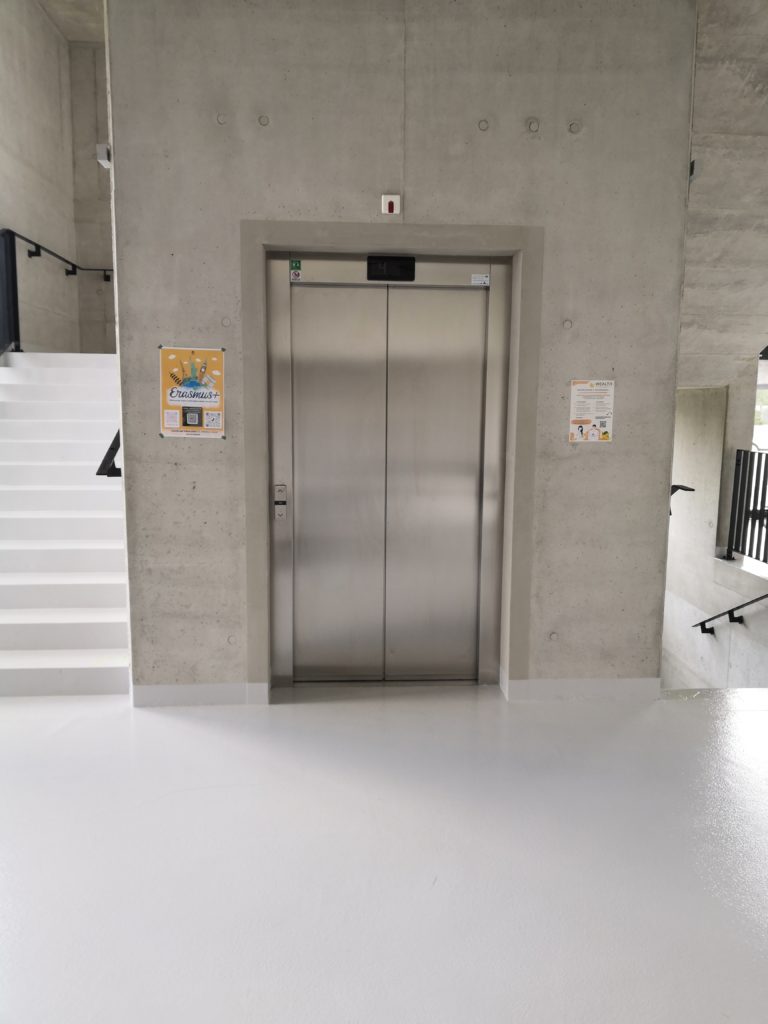

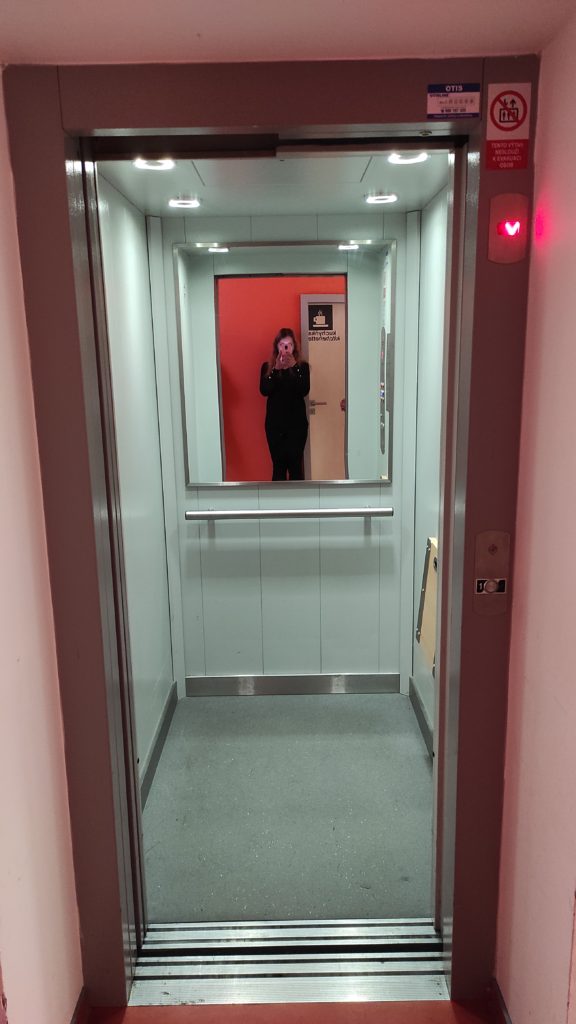

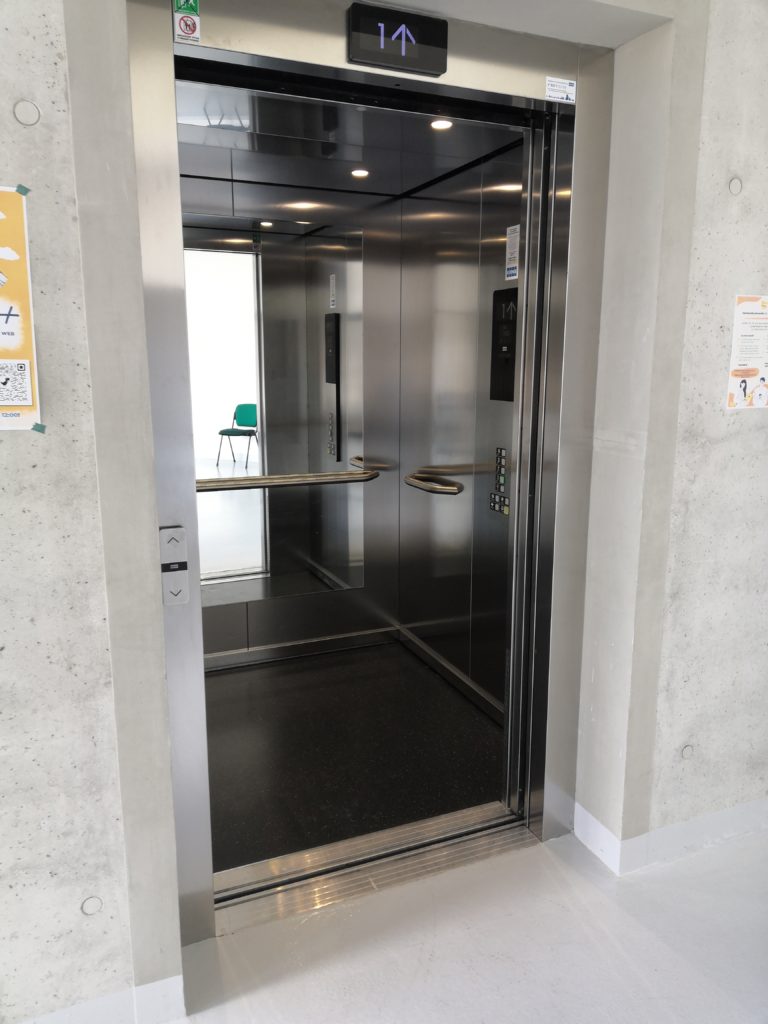

V levé části budovy z pohledu od vstupu se nachází výtah, který spojuje -1PP až 5NP, tedy až na střechu. Manipulační prostor před kabinou je dostatečný. Automaticky otevíratelné dveře do stran (průjezdná šířka 100 cm) jsou umístěny v nice-výklenku (šířka 123 cm, hloubka 21 cm). Ve výtahové kleci (šířka 159 cm, hloubka 150 cm) je na čelní i boční stěně umístěno madlo (výška 90 cm, odsazení od stěny 9 cm) a na čelní stěně zrcadlo (výška spodní hrany 32 cm). Výška ovladače na nástupních místech je 106 cm, výška horního tlačítka uvnitř klece je 114 cm.

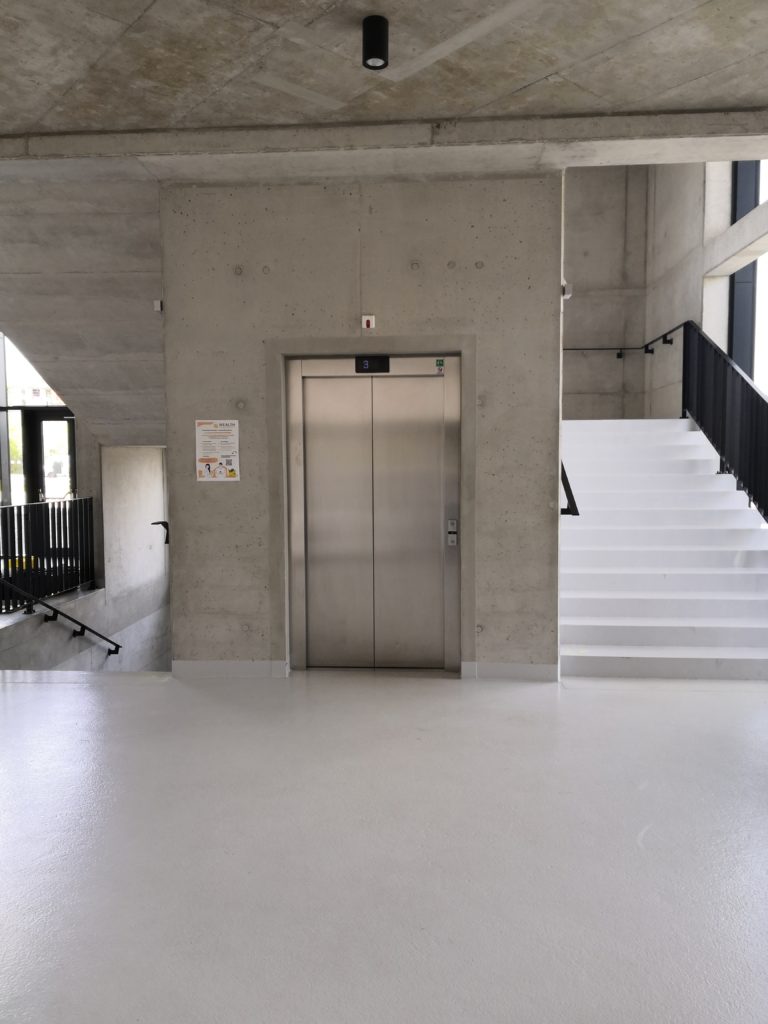

V pravé části budovy z pohledu od vstupu se nachází výtah, který spojuje -1PP až 4NP. Manipulační prostor před kabinou je dostatečný. Automaticky otevíratelné dveře do stran (průjezdná šířka 100 cm) jsou umístěny v nice-výklenku (šířka 122 cm, hloubka 16 cm). Ve výtahové kleci (šířka 160 cm, hloubka 150 cm) je na čelní i boční stěně umístěno madlo (výška 91 cm, odsazení od stěny 7-9 cm) a na čelní stěně zrcadlo (výška spodní hrany 32 cm). Výška ovladače na nástupních místech je 107 cm, výška horního tlačítka uvnitř klece je 116 cm.
WC Přízemí (1NP)

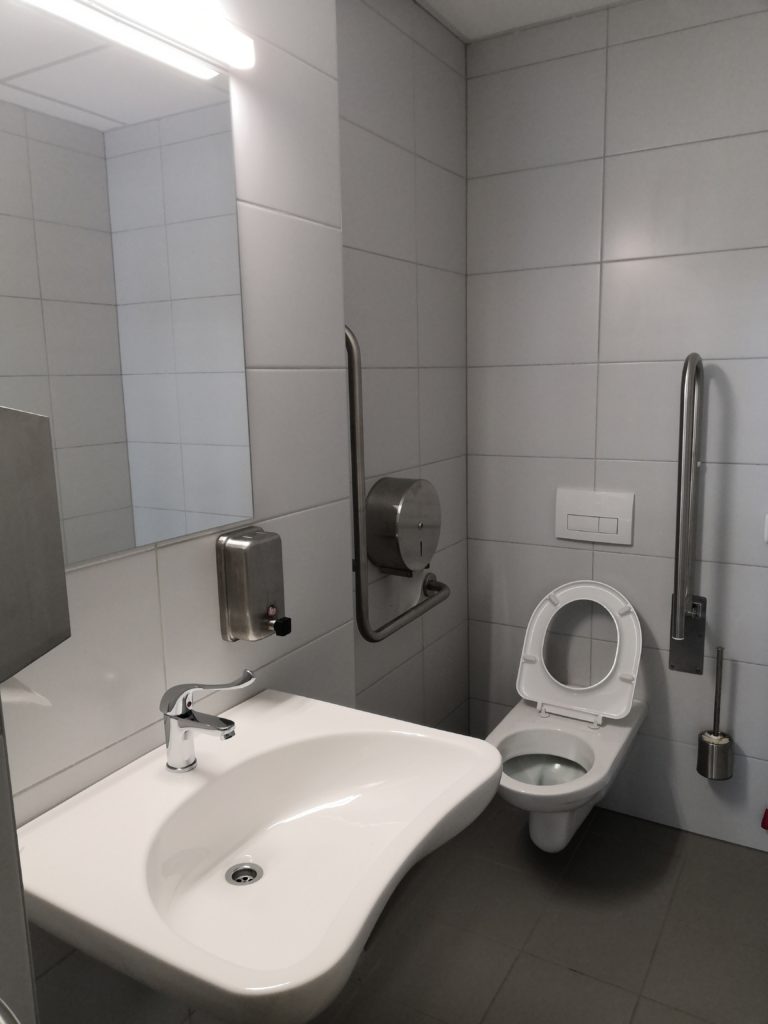

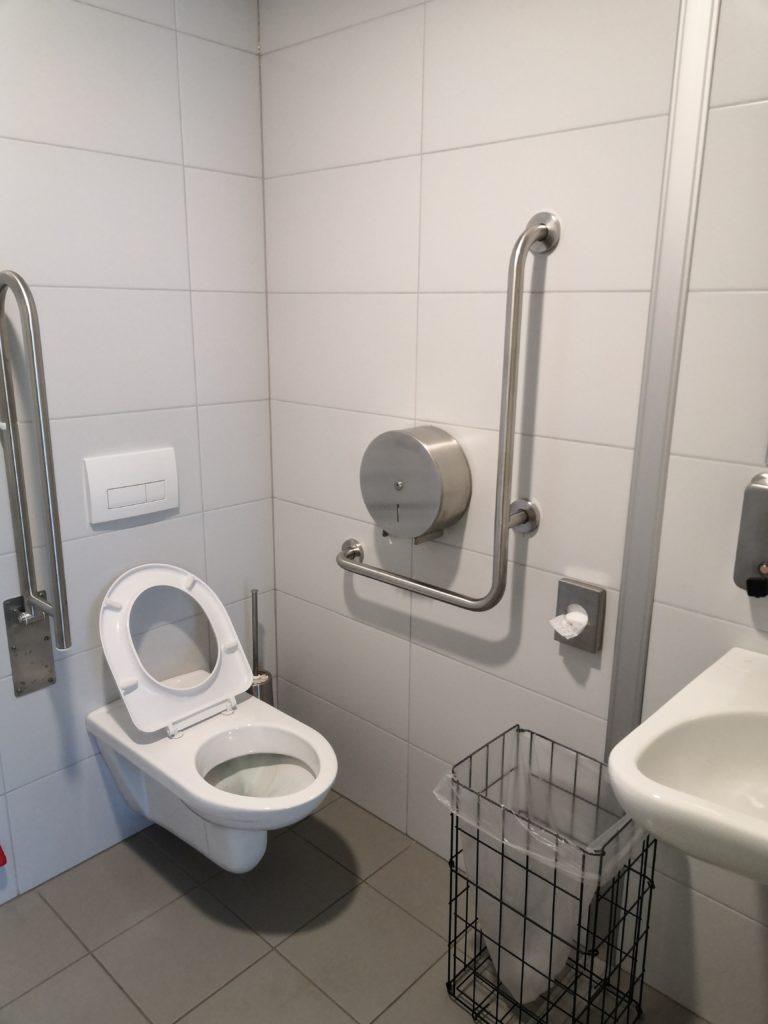

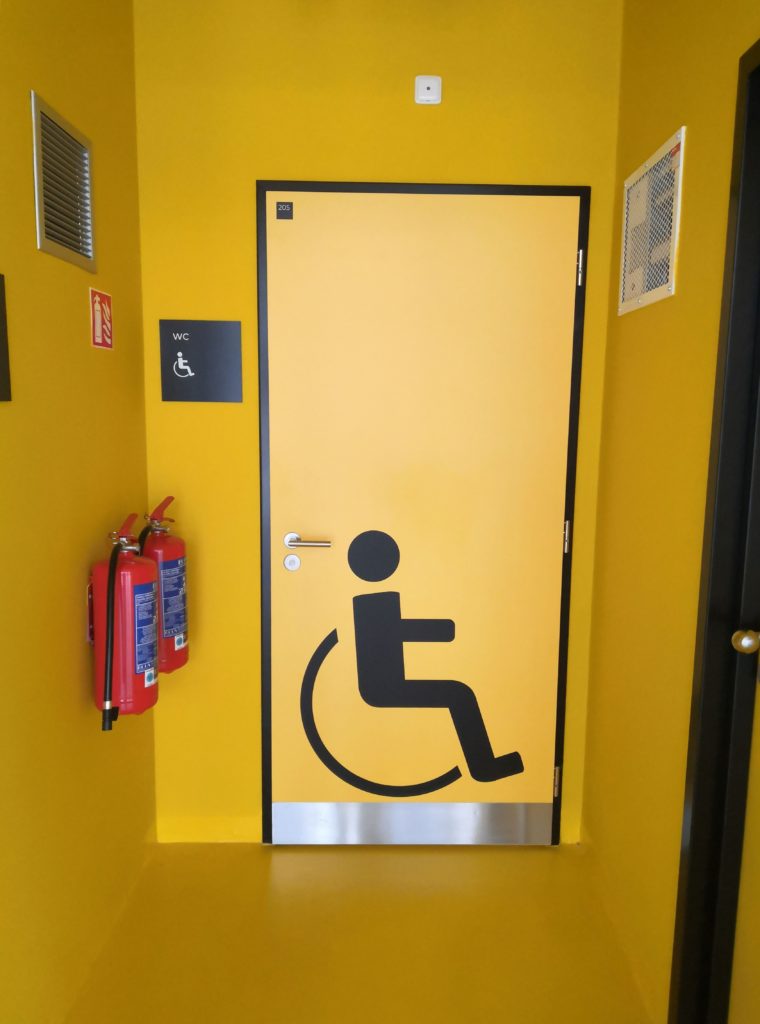

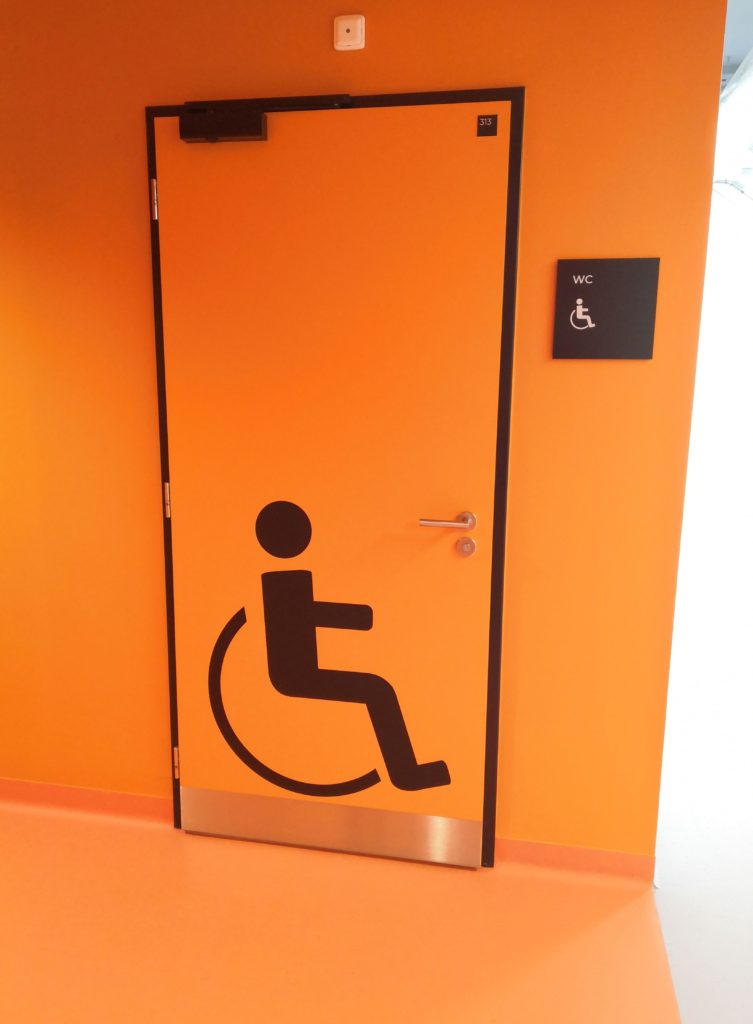

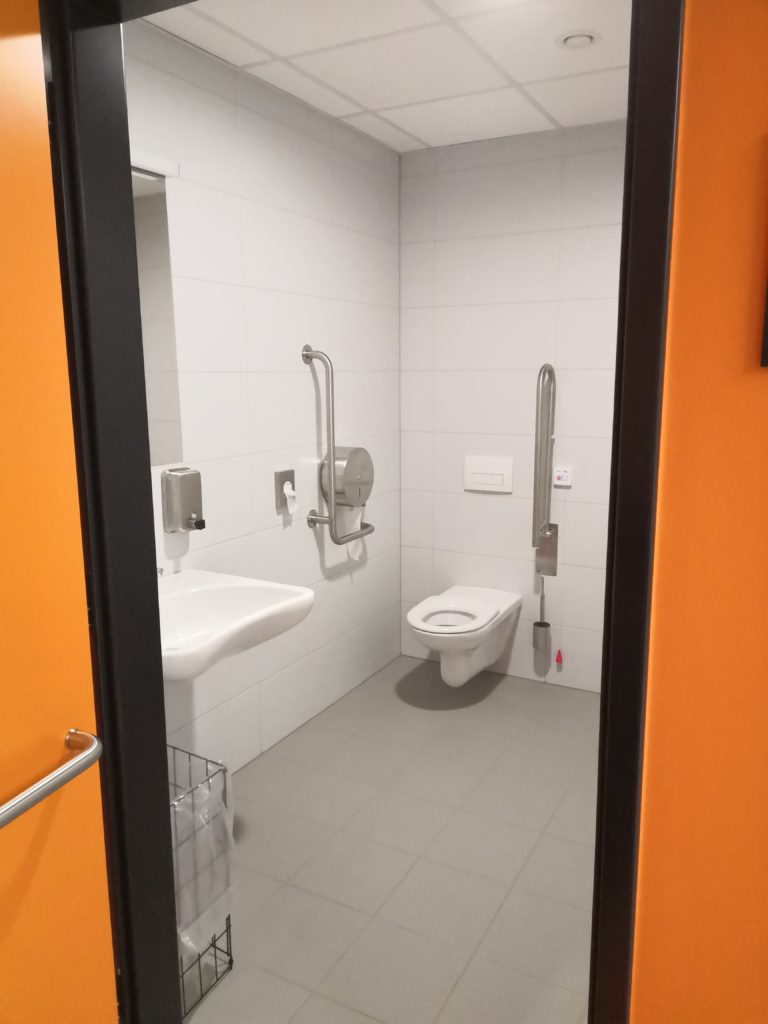

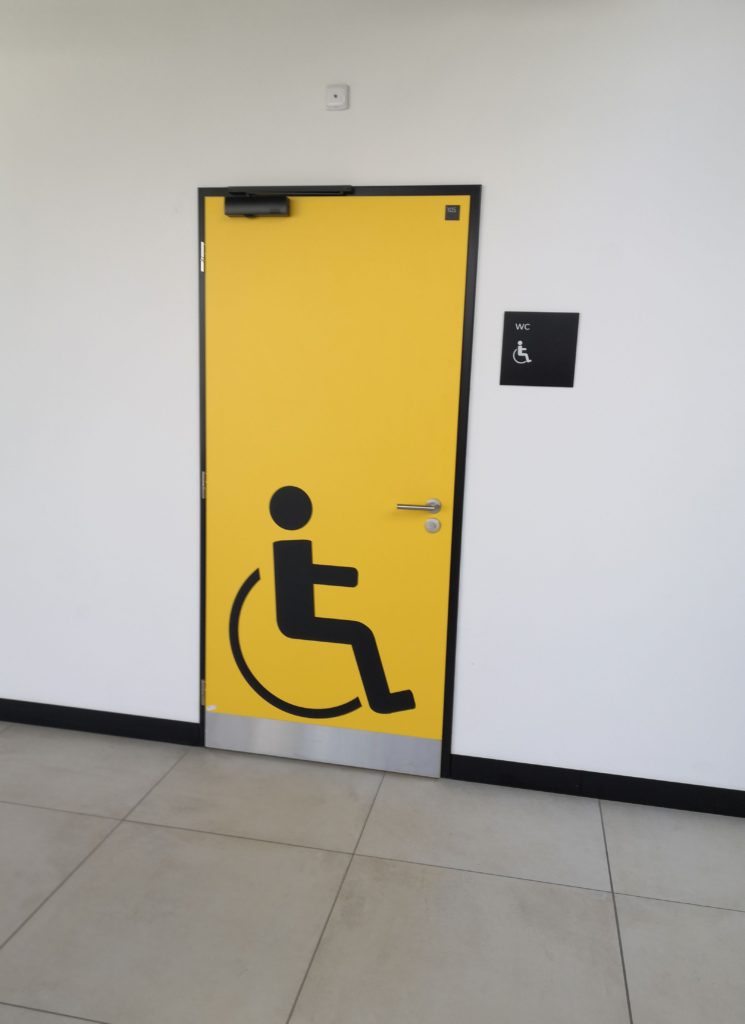

Do samostatné bezbariérové kabiny (šířka 215 cm, hloubka 250 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm) a jsou opatřeny uzavíracím mechanismem. Vypínač je osazen ve výšce 122 cm. Kabina je označena piktogramem vozíku. Zámek tvoří západka a lze otevřít pomocí mince nebo o otevření požádat na informacích. Dveře jsou z vnitřní strany opatřeny madlem (výška 87 cm). WC mísa (výška sedátka 46 cm) je osazena na zadní stěně u boční stěny vlevo z pohledu od vstupu. Přístup zprava je dostatečný (154 cm). Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena na stěně pevným madlem do L (délka 60 cm, výška 80 cm) a sklopným madlem (délka 80 cm, výška 80 cm, osová vzdálenost 62 cm). Splachování se nachází vzadu (výška 100 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 105 cm), pevným zrcadlem (výška spodní hrany 121 cm) a pevným vodorovným madlem. Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem (výška 102 cm), papírovými ručníky (výška 122 cm) a dvěma věšáky (výška 180 cm). V kabině se na zadní stěně vedle klozetové mísy nachází signalizační tlačítko (výška v horní úrovní 105 cm, výška ve spodní úrovni-šňůrka 14 cm). Manipulační prostor v kabině je dostatečný.
WC 1. patro (2NP)

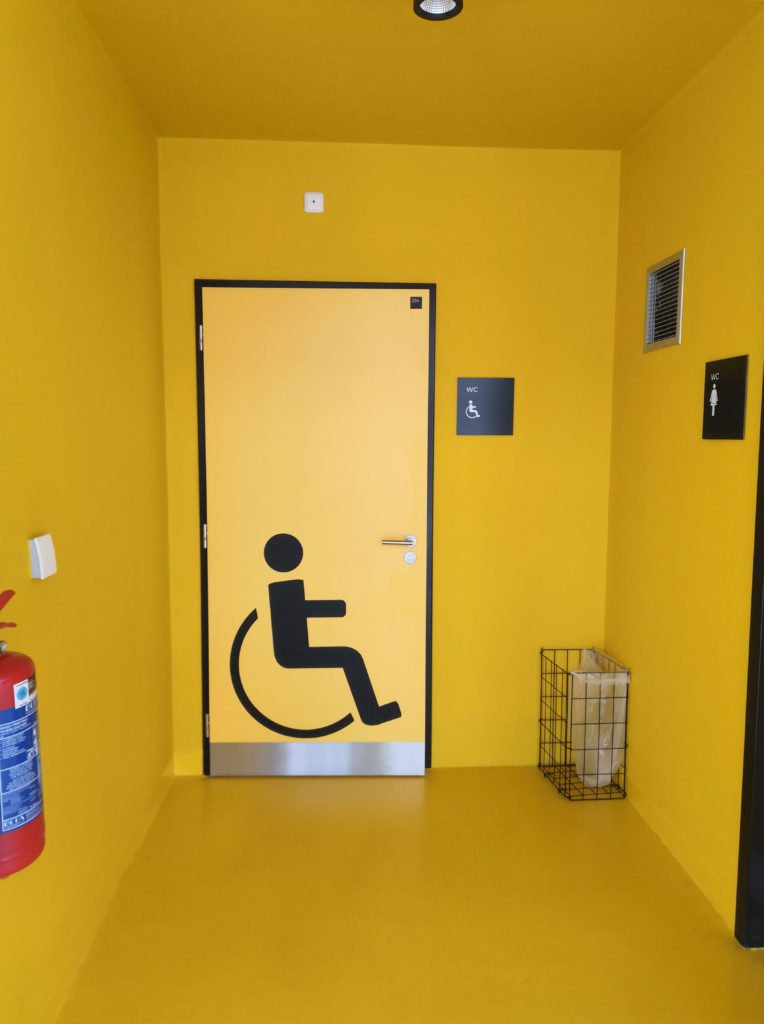

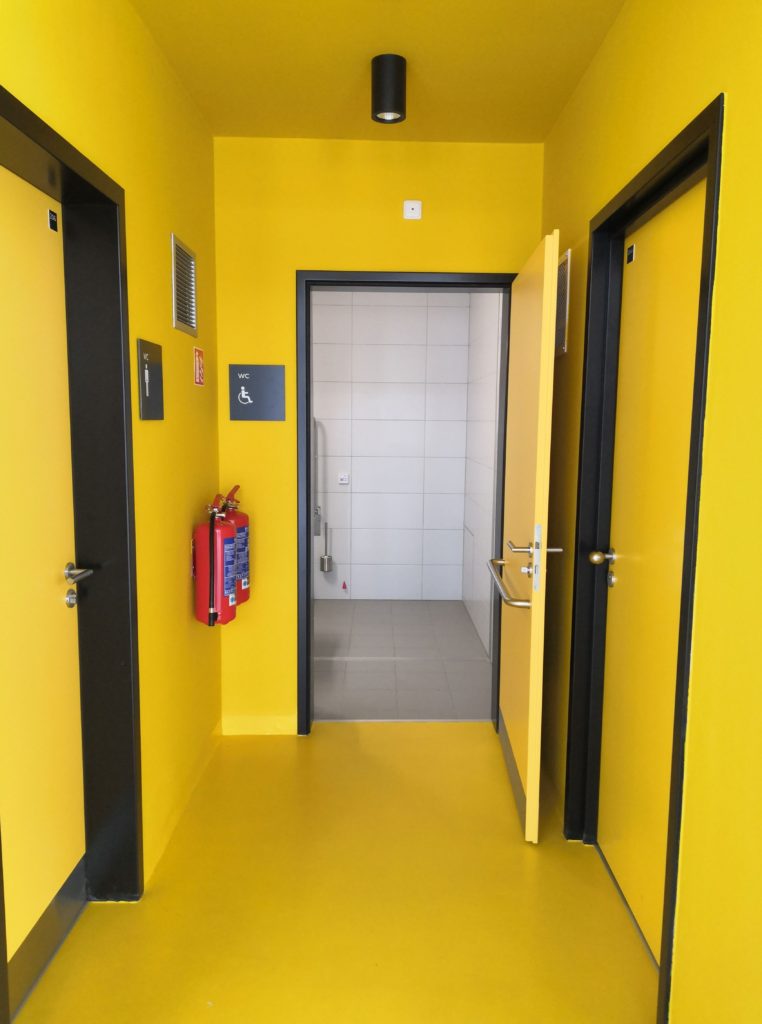

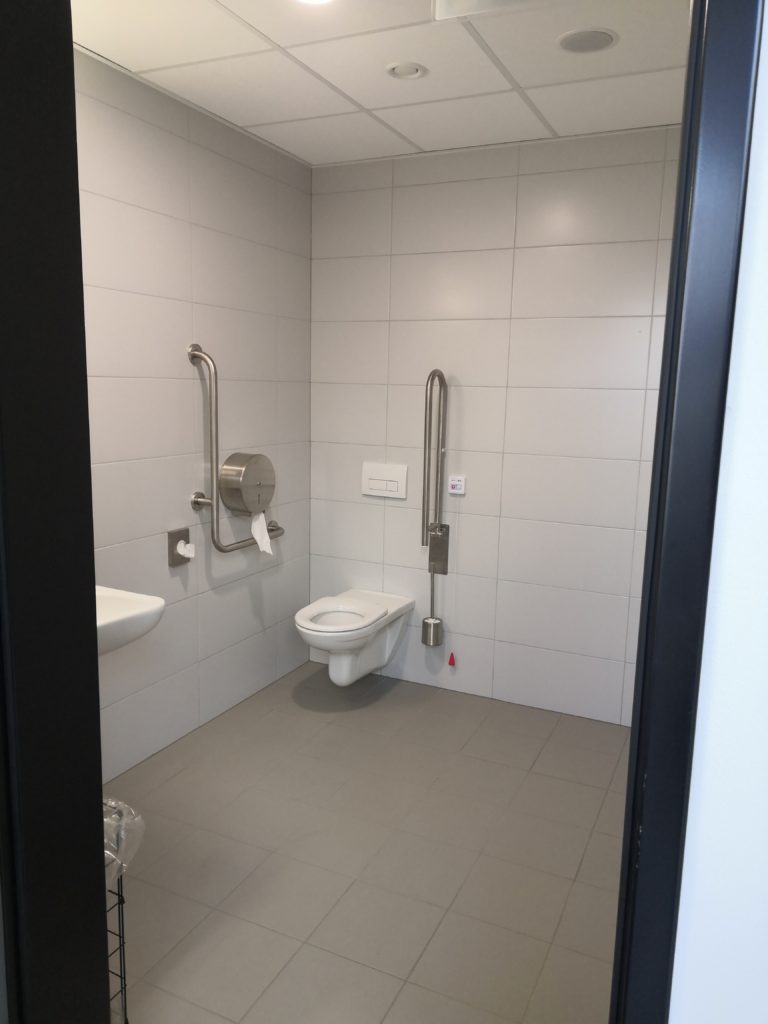

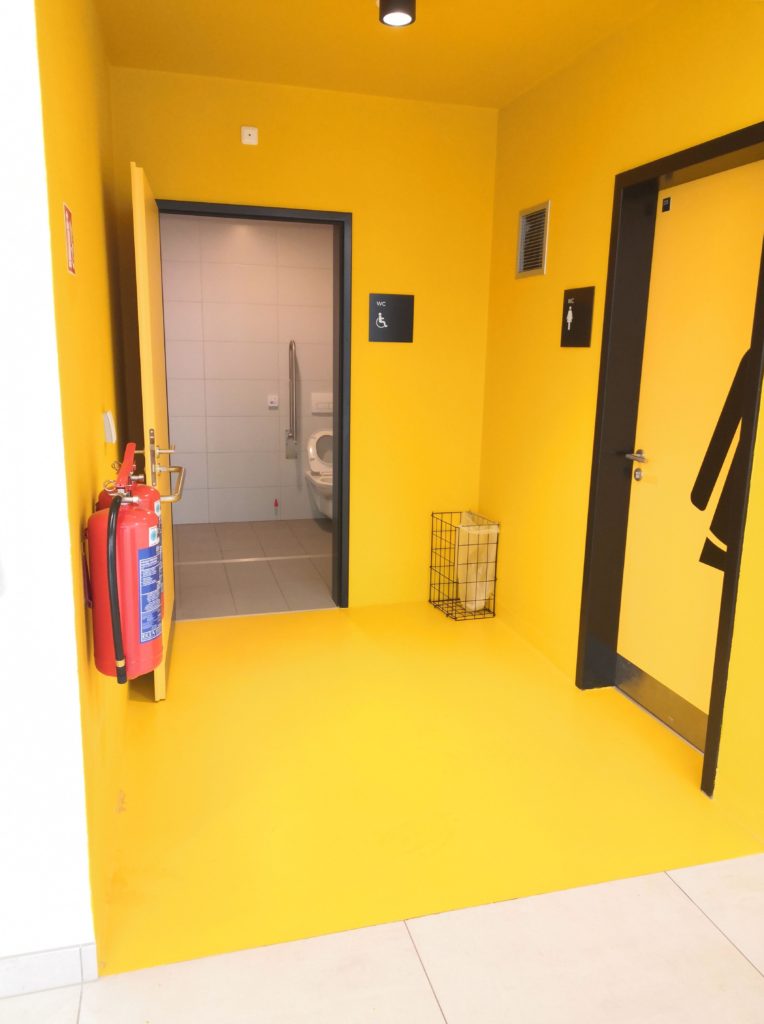

Kabina se nachází u běžných toalet pro muže i ženy. Přístup je přes společnou předsíň (vstup bez dveří šířka 147 cm, předsíň šířka 147 cm, hloubka 243 cm). Naproti vstupu do předsíně se nachází samostatná bezbariérová kabina. Do samostatné bezbariérové kabiny (šířka 199 cm, hloubka 258 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm). Vypínač je osazen ve výšce 122 cm. Kabina je označena piktogramem vozíku. Dveře jsou z vnitřní strany opatřeny madlem (výška 87 cm). WC mísa (výška sedátka 45 cm) je osazena na zadní stěně u boční stěny vlevo z pohledu od vstupu. Přístup zprava je dostatečný (135 cm). Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena na stěně pevným madlem do L (délka 60 cm, výška 82 cm) a sklopným madlem (délka 80 cm, výška 77 cm, osová vzdálenost 62 cm). Splachování se nachází vzadu (výška 100 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 105 cm), pevným zrcadlem (výška spodní hrany 121 cm) a pevným svislým madlem. Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem (výška 99 cm), papírovými ručníky (výška 121 cm) a věšákem (výška 180 cm). V kabině se na zadní stěně vedle klozetové mísy nachází signalizační tlačítko (výška v horní úrovní 100 cm, výška ve spodní úrovni-šňůrka 10 cm). Manipulační prostor v kabině je dostatečný.
Další kabina se nachází u běžných toalet pro ženy. Přístup je přes společnou předsíň (vstup bez dveří šířka 195 cm, předsíň šířka 195 cm, hloubka 244 cm). Naproti vstupu do předsíně se nachází samostatná bezbariérová kabina. Do samostatné bezbariérové kabiny (šířka 192 cm, hloubka 217 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm). Vypínač je osazen ve výšce 121 cm. Kabina je označena piktogramem vozíku. Dveře jsou z vnitřní strany opatřeny madlem (výška 87 cm). WC mísa (výška sedátka 45 cm) je osazena na zadní stěně u boční stěny vpravo z pohledu od vstupu. Přístup zleva je dostatečný (130 cm). Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena na stěně pevným madlem do L (délka 60 cm, výška 77 cm) a sklopným madlem (délka 80 cm, výška 82 cm, osová vzdálenost 63 cm). Splachování se nachází vzadu (výška 100 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 105 cm), pevným zrcadlem (výška spodní hrany 120 cm) a pevným vodorovným madlem. Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem (výška 99 cm) a papírovými ručníky (výška 122 cm). V kabině se na zadní stěně vedle klozetové mísy nachází signalizační tlačítko (výška v horní úrovní 100 cm, výška ve spodní úrovni-šňůrka 13 cm). Manipulační prostor v kabině je dostatečný.
WC 2. patro (3NP)

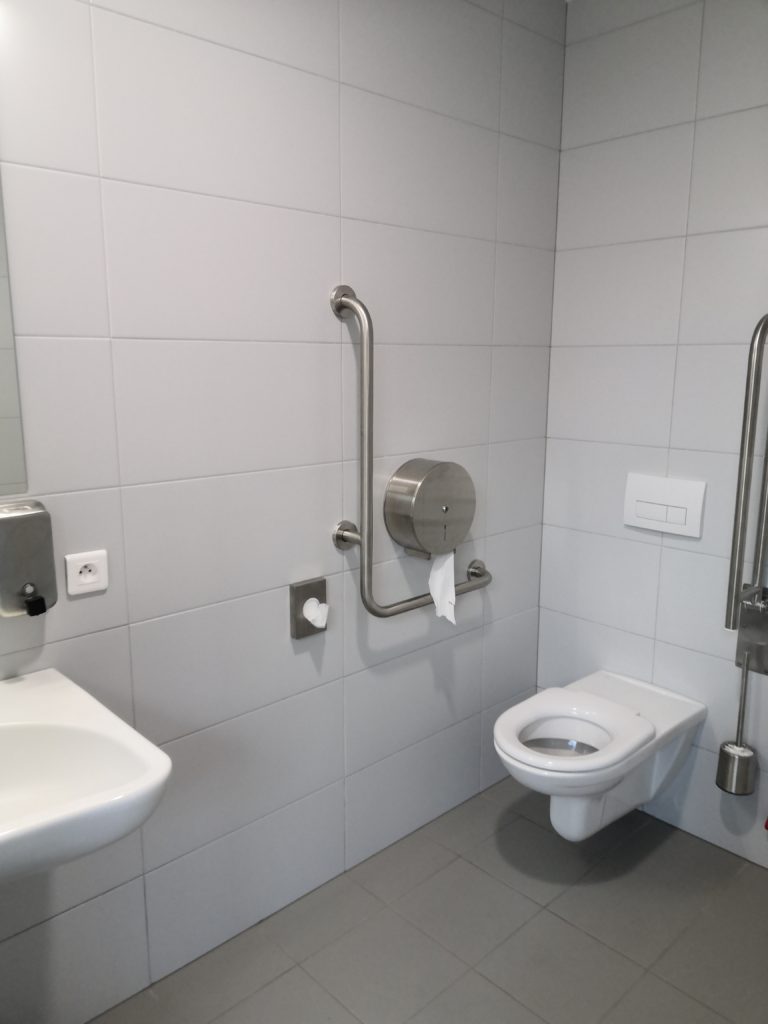

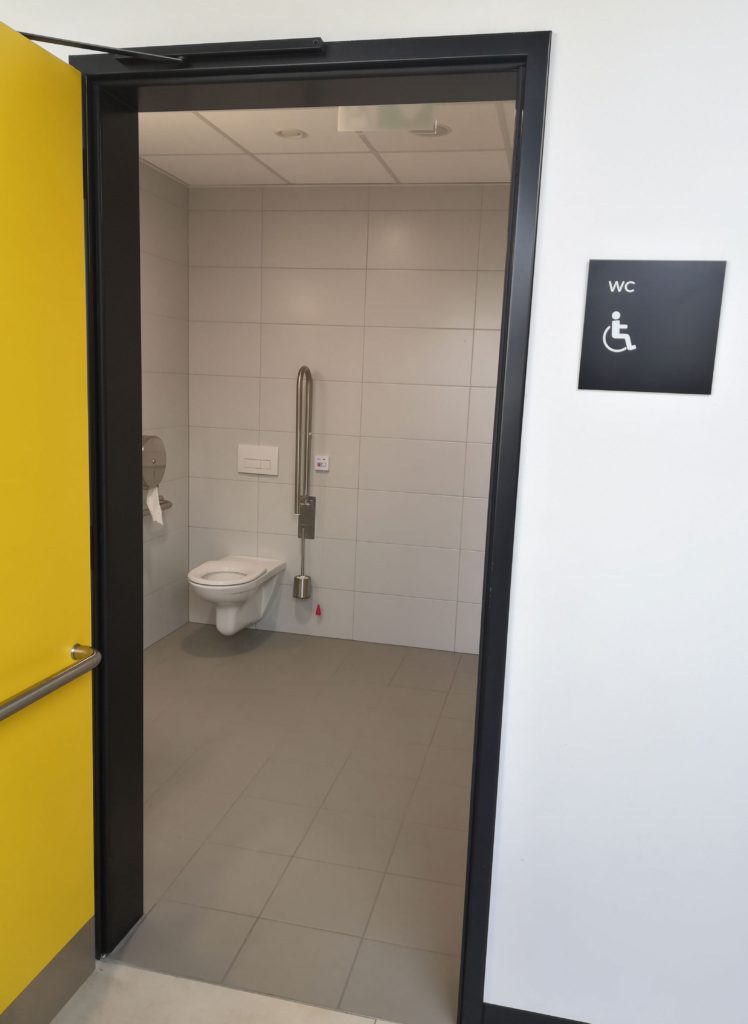

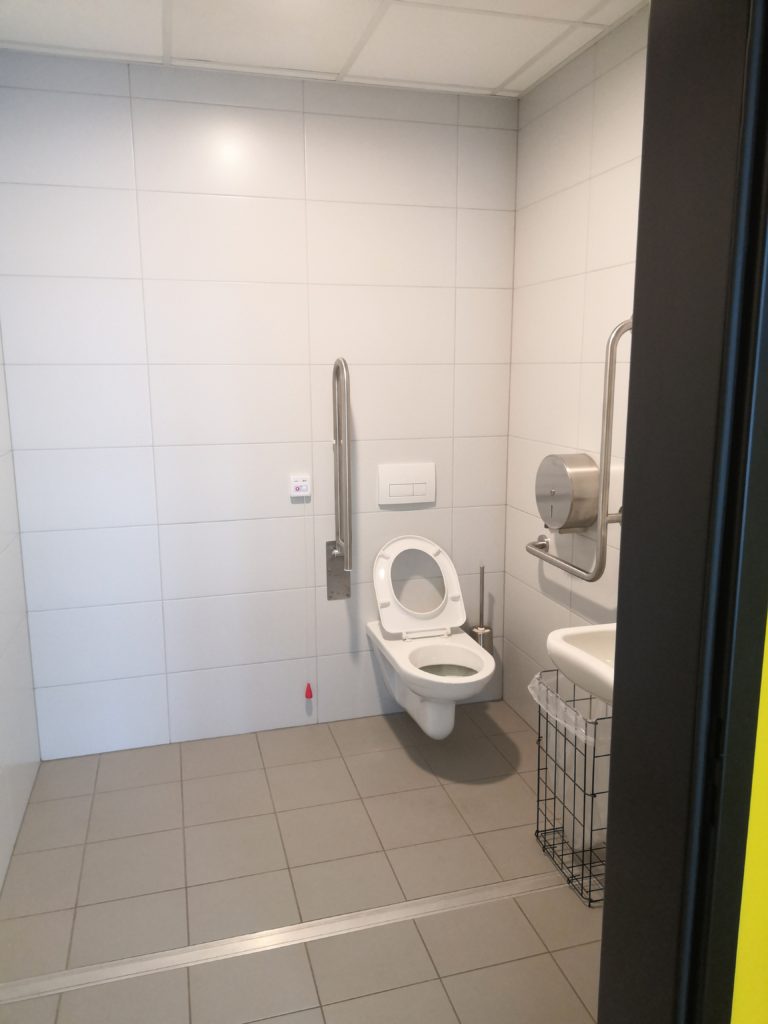

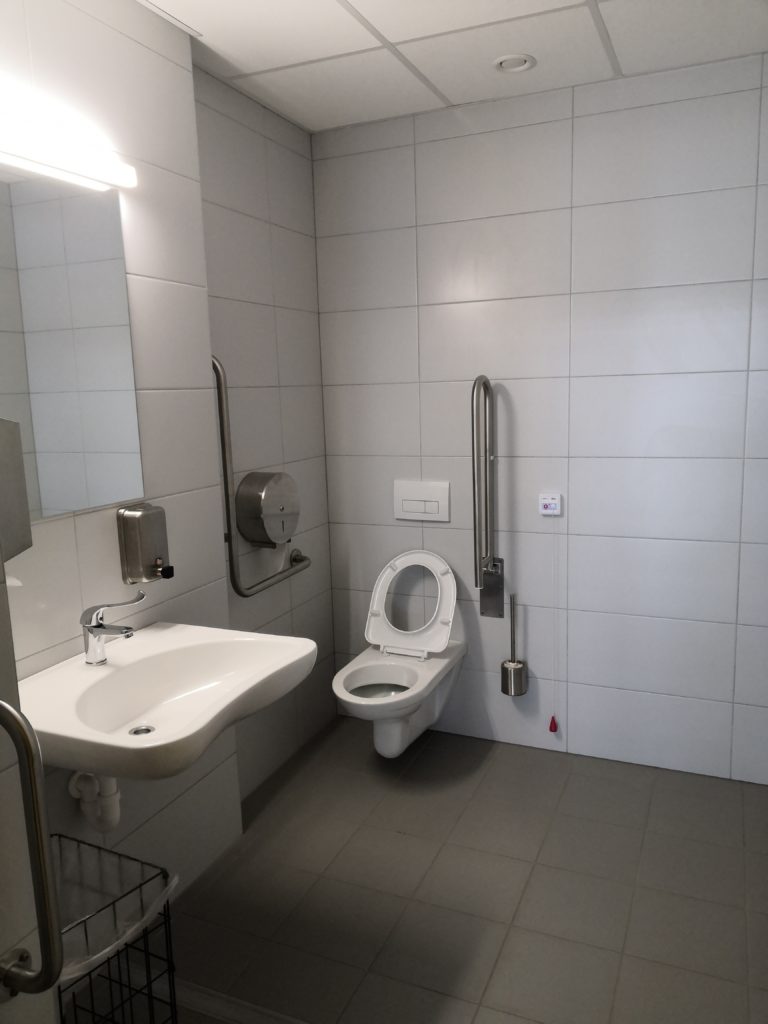

Do samostatné bezbariérové kabiny (šířka 197 cm, hloubka 239 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm) a jsou opatřeny uzavíracím mechanismem. Vypínač je osazen ve výšce 90 cm. Kabina je označena piktogramem vozíku. Zámek tvoří západka a lze otevřít pomocí mince. Dveře jsou z vnitřní strany opatřeny madlem (výška 87 cm). WC mísa (výška sedátka 45 cm) je osazena na zadní stěně u boční stěny vlevo z pohledu od vstupu. Přístup zprava je dostatečný (132 cm). Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena na stěně pevným madlem do L (délka 40 cm, výška 81 cm) a sklopným madlem (délka 80 cm, výška 87 cm, osová vzdálenost 63 cm). Splachování se nachází vzadu (výška 100 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 109 cm), pevným zrcadlem (výška spodní hrany 122 cm) a pevným vodorovným madlem. Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem (výška 100 cm), papírovými ručníky (výška 124 cm) a věšákem (výška 180 cm). V kabině se na zadní stěně vedle klozetové mísy nachází signalizační tlačítko (výška v horní úrovni 109 cm, výška ve spodní úrovni-šňůrka 13 cm). Manipulační prostor v kabině je dostatečný.
Parkování

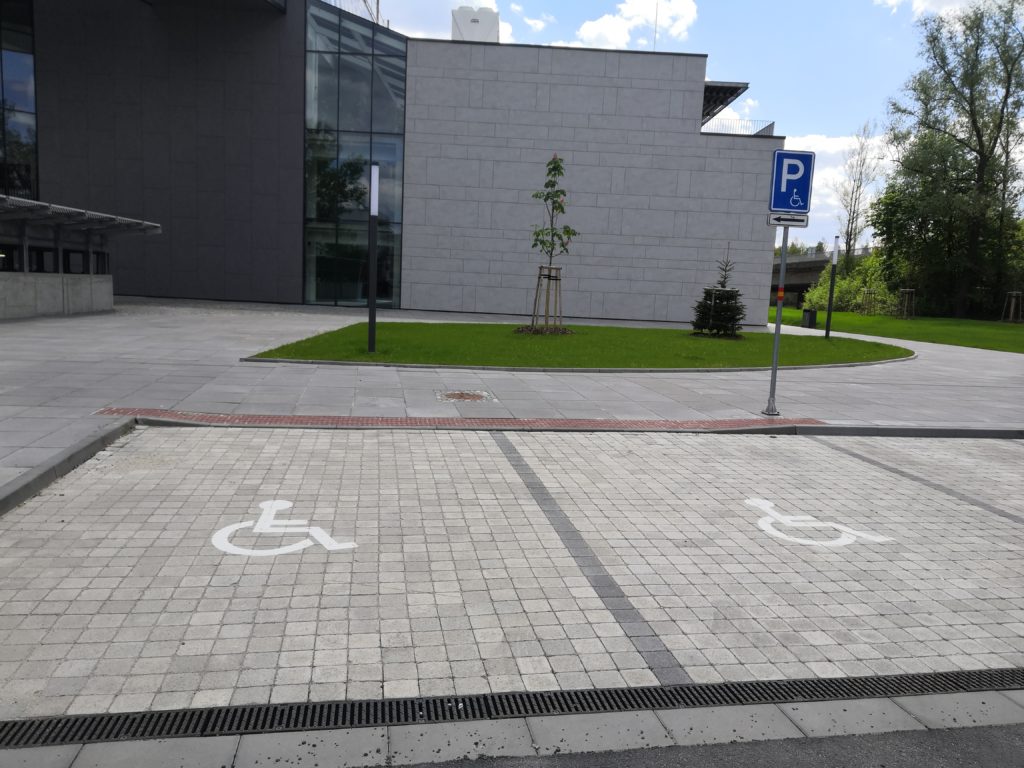

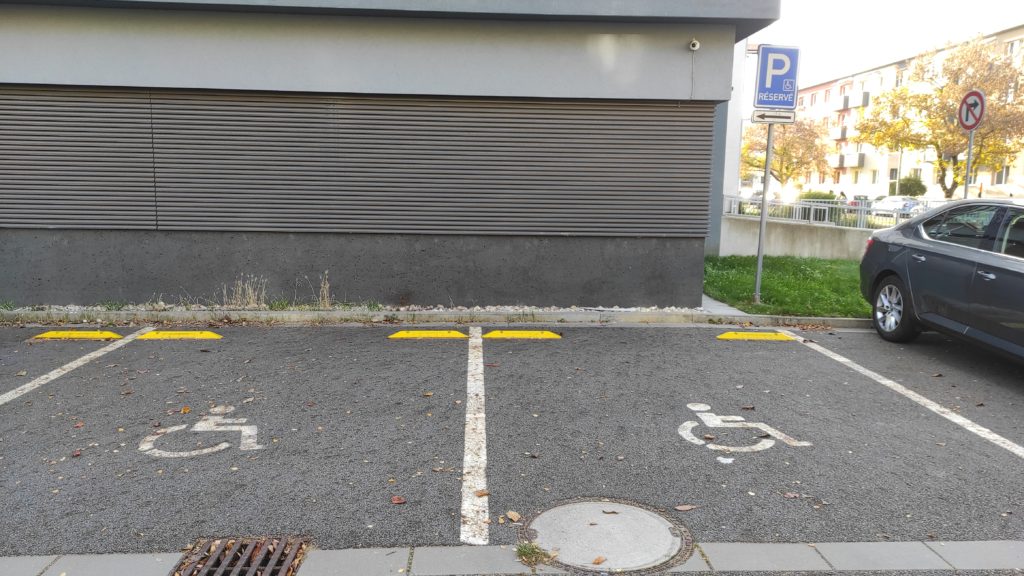

Nalevo od hlavního vchodu na parkovišti se nacházení dvě vyhrazená parkovací místa. Přístup ke vstupu je bezproblémový po velkoformátové betonové dlažbě.
Poznámka
Barevné odlišení v objektu, žlutá znamená toalety, červená místa s možností přípravy jídla a zelená šatny.
POZOR: šňůrka u bezbariérových WC není k splachování, ale k přivolání pomoci například při pádu na zem. Pokud jsou dveře zamknuté stačí strčit minci do západky a otočit.
Objekty světu sportu a umění venku propojuje živý prostor s širokým pobytovým schodištěm mezi oběma budovám na kterém lze pořádat sportovní, kulturní a popularizační akce.

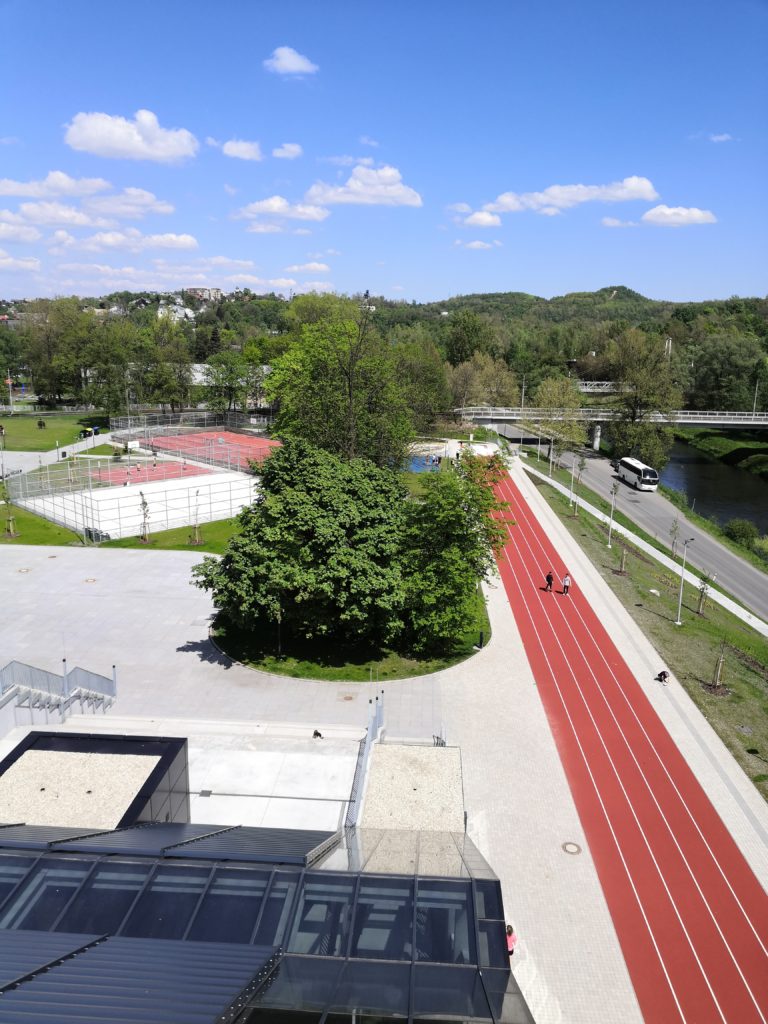

Vedle budovy se nacházejí multifunkční hřiště s granulovaným gumovým povrchem (rozměry hrací plochy 40x20 m), vhodné na provozování většiny míčových her, dále hřiště na beachvolejbal a sprinterská rovinka s vyznačenou stometrovou tratí celkem 130 m dlouhá a zakončená doskočištěm na skok daleký. Povrch tvoří tartan a je zde tedy možné používat tretry.
Datum aktualizace
25. května 2023
Fotografie
Zdroj
Budova SA, SB, SC, SD a SE

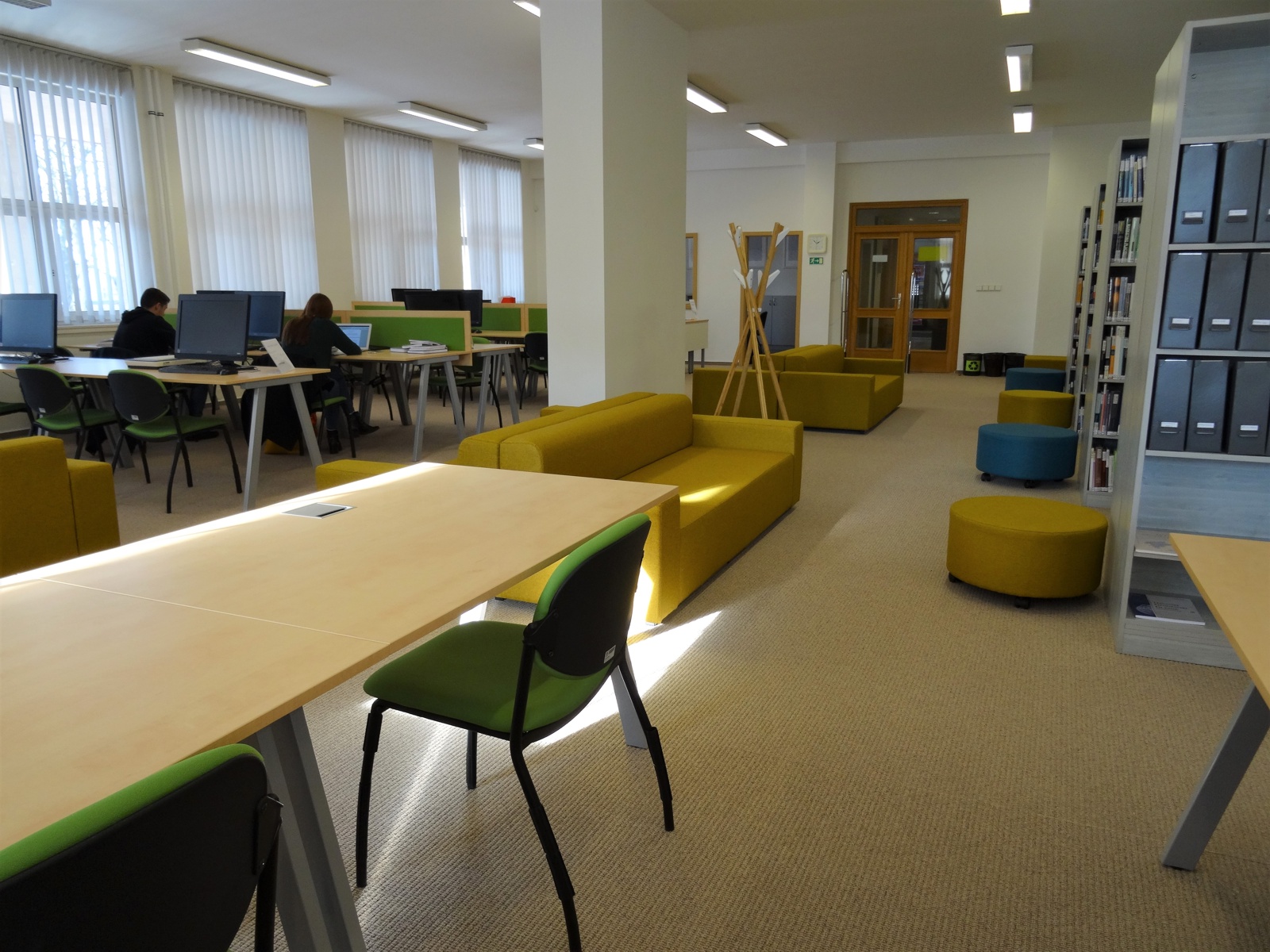

Pedagogická fakulta, Studijní oddělení Pedagogické fakulty OU, Studovna PdF
Adresa
Fráni Šrámka 1121/3, 70900 Ostrava-Mariánské Hory
Vstup

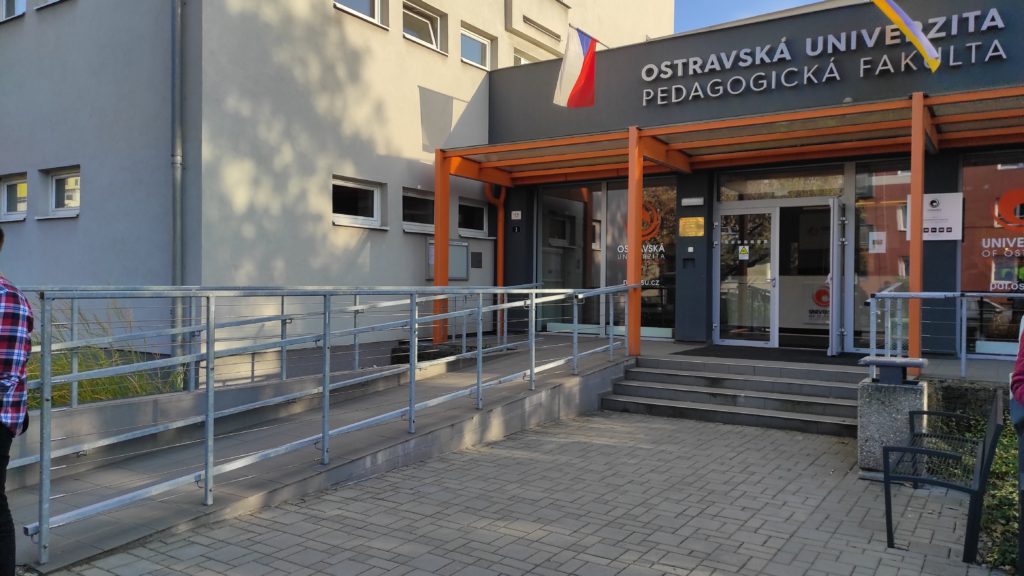

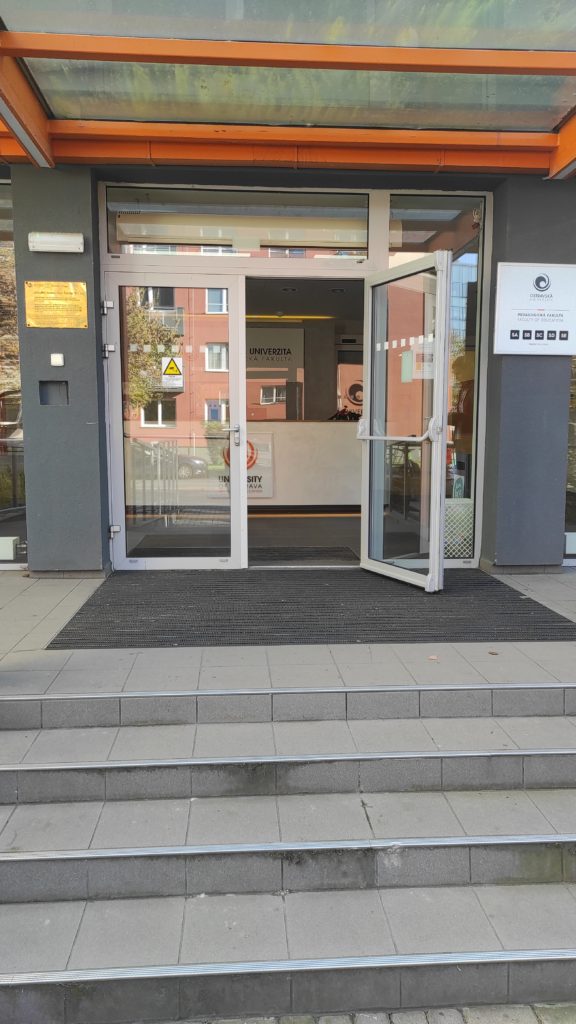

Vstup do objektu se nachází z ulice Fráni Šrámka. Přístupová komunikace je provedena z betonové dlažby. Ke vstupu vedou 4 schody, které jsou kompenzovány přímou jednoramennou rampou (průjezdná šířka 126 cm, sklon 8,1 %, délka 720 cm). Před i nad rampou je dostatečná manipulační plocha. Povrch rampy i plochy před vstupem tvoří dlažba. Vstupní dvoukřídlé dveře (průjezdná šířka 100 cm, práh 2 cm) se otevírají mechanicky směrem ven a jsou umístěny v nice (šířka 284 cm, hloubka 30 cm). Před vstupem je umístěn zátěžový koberec.
Interiér
Za vstupem se nachází hlavní recepce. Povrch za hlavním vstupem je tvořen keramickou dlažbou se zapuštěným čistícím kobercem o rozměrech 230 x 100 cm.

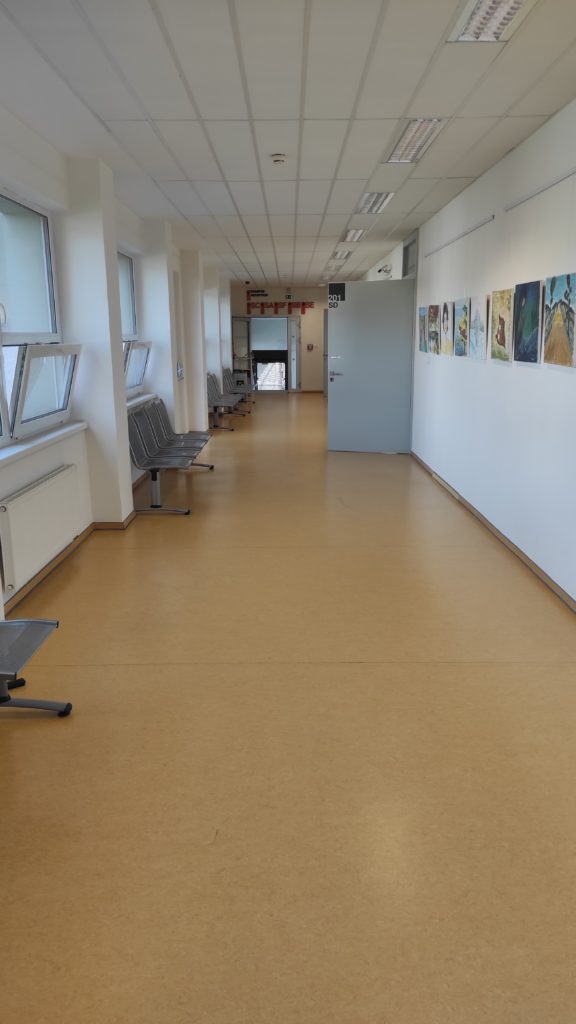

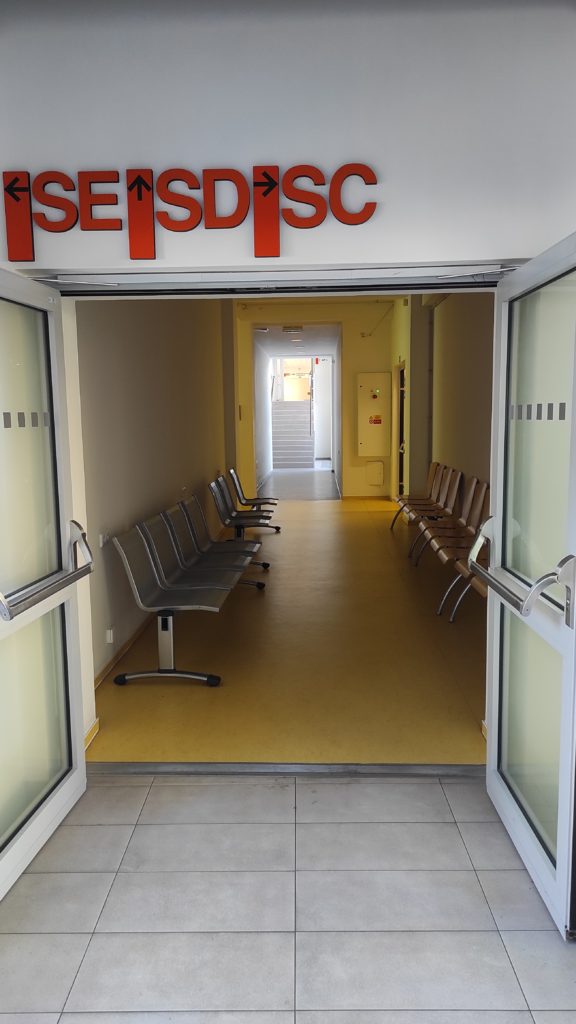

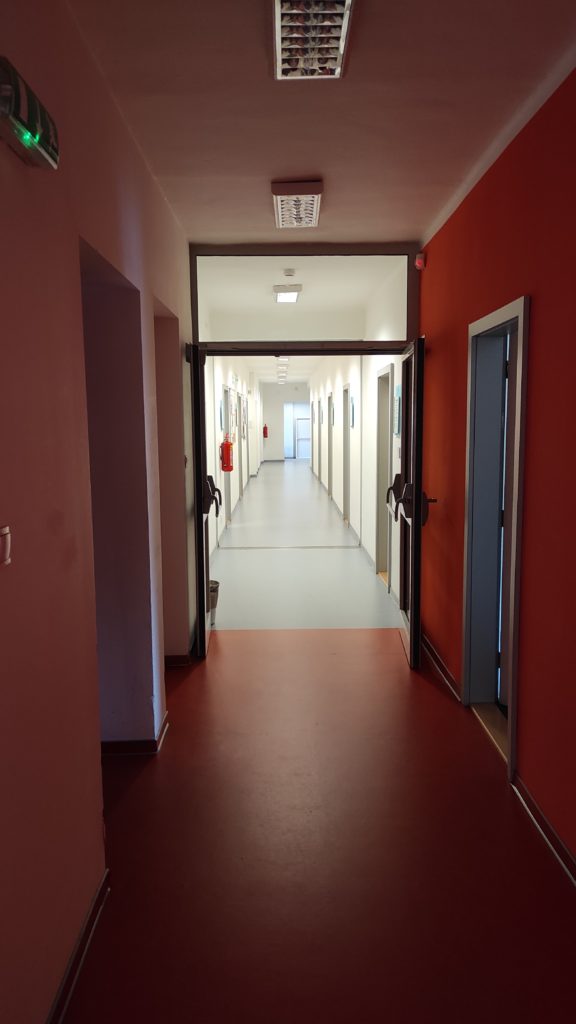

Vertikální komunikaci zajišťuje schodiště, výtah a v pavilonu SC svislá schodišťová plošina. Průchody v prostoru jsou širší než 80 cm. V chodbách se nacházejí dvoukřídlé dveře (průjezdná šířka 130 cm). Dveře do kanceláří a učeben jsou jednokřídlé (průjezdná šířka 95 cm). Podlaha je provedena z PVC.
Výtah

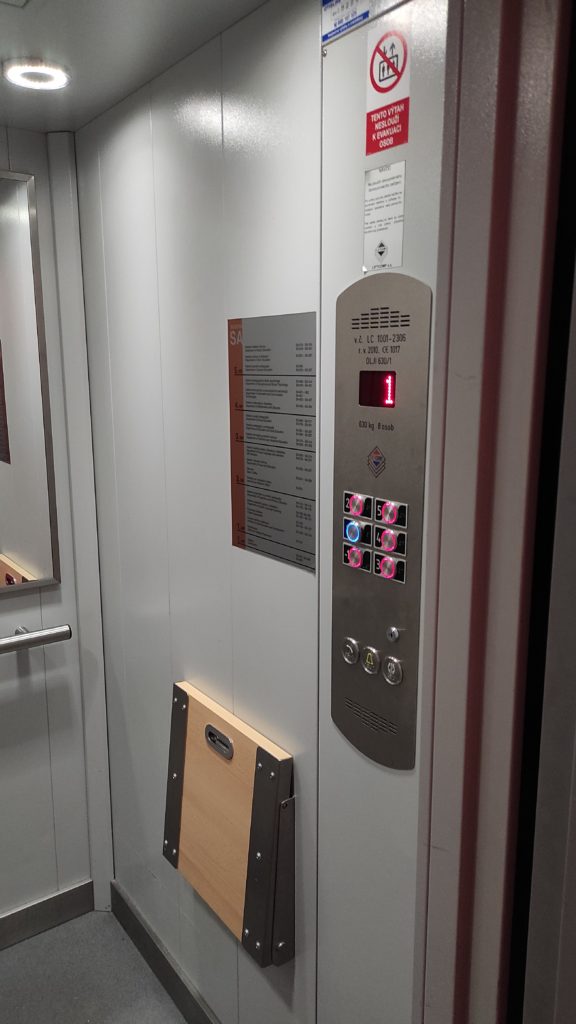

Výtah se nachází ve spojovací chodbě a spojuje -1PP až 5. podlaží. Manipulační prostor před kabinou je dostatečný. Výtah má automaticky otevíratelné dveře do stran (průjezdná šířka 80 cm) a je umístěn v nice-výklenku (šířka 100 cm, hloubka 42,5 cm). Ve výtahové kleci (šířka 140 cm, hloubka 110 cm) je na čelní stěně umístěno madlo (výška 90 cm, odsazení od stěny 5 cm) a zrcadlo (výška spodní hrany 100 cm). Na boční straně se nachází sklápěcí sedátko (výška 50 cm), ze kterého jsou ovladače v dosahu. Výška ovladače na nástupních místech je 110 cm, výška horního tlačítka uvnitř klece je 136 cm.
Plošina

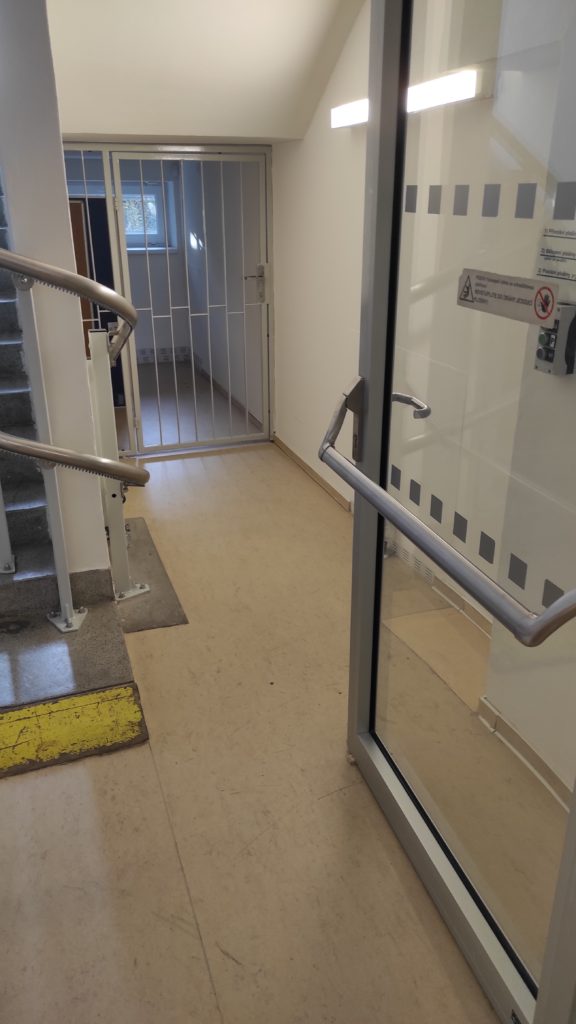

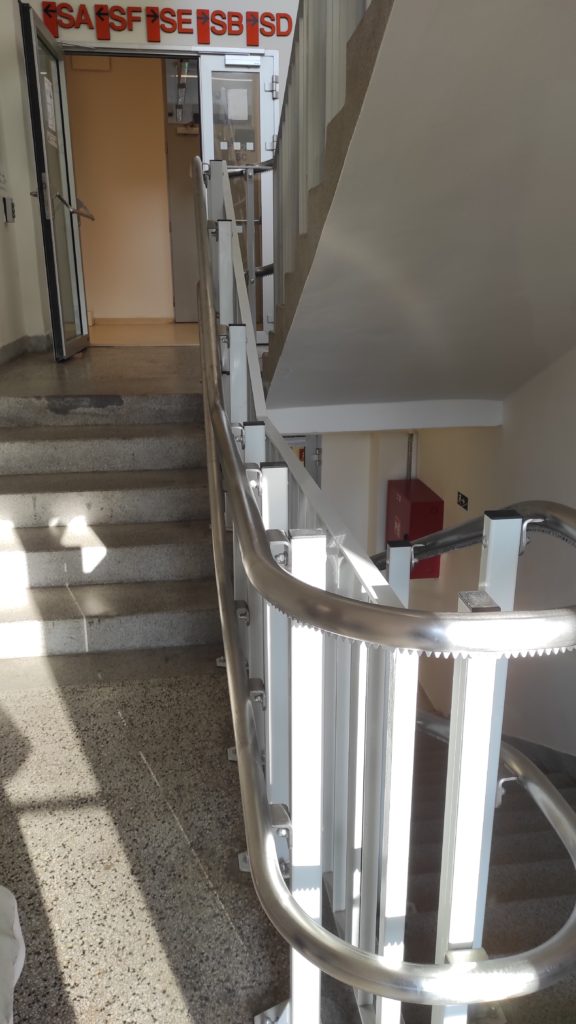

Uzamčená plošina se nachází v pavilonu SC, po pravé straně od recepce a překonává celkem 3 podlaží (42 schodů). Klíče jsou dostupné na vrátnici. Plošina je šikmá a otevřená (šířka 90 cm, hloubka 85 cm, nosnost 250 kg) a spojuje -1PP až 2. podlaží. Před vstupem na plošinu v -1PP je nedostatečná manipulační plocha, do které zasahují dveře (šířka 103 cm, hloubka 70 cm). Výškový rozdíl mezi podlahou plošiny a nástupním místem překonává nájezd (šířka 75 cm, délka 10 cm, sklon 45 %). Ovladače plošiny jsou umístěny na dolní i horní nástupní ploše i uvnitř plošiny do výšky maximálně 112 cm.
WC

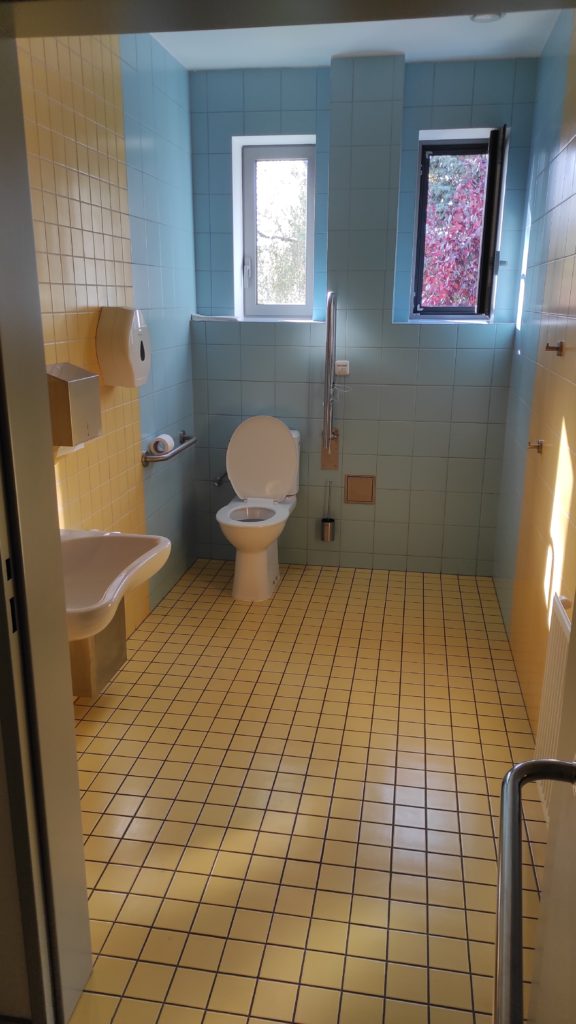

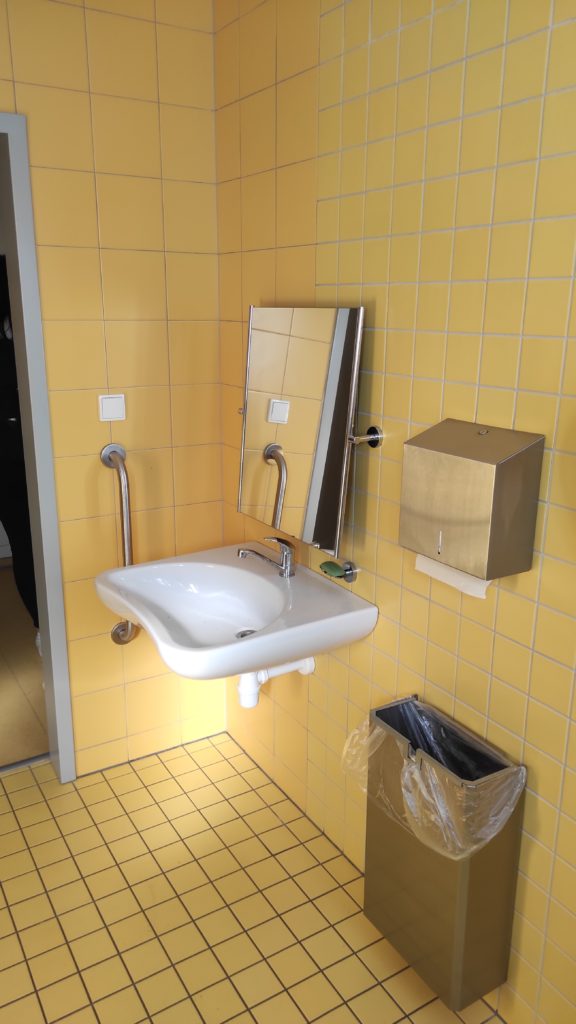

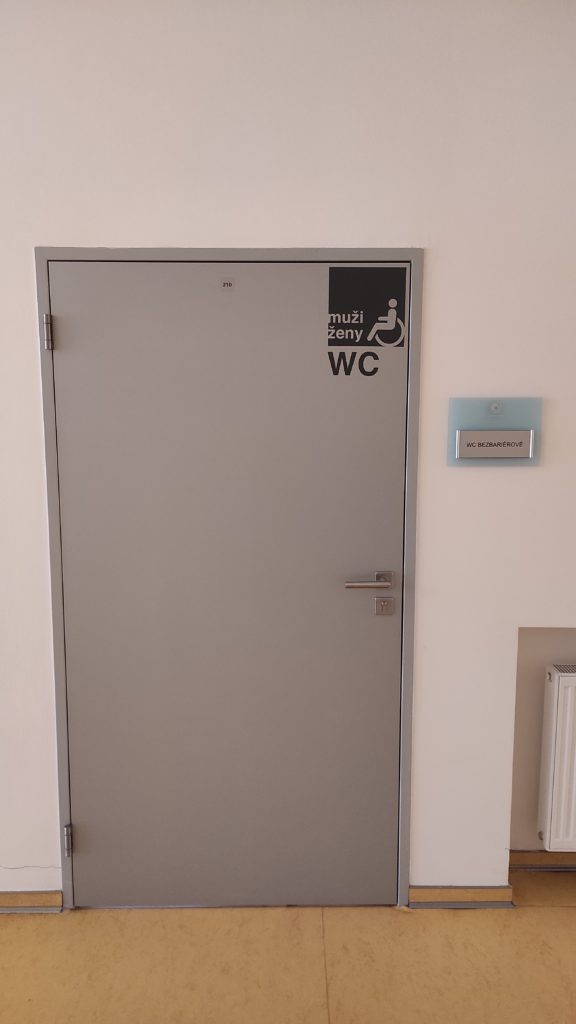

Bezbariérové WC se nachází na každém podlaží ve spojovací chodbě. Do jednotlivých kabin pro ženy a muže se vstupuje přes společnou předsíň (šířka 212 cm, hloubka 381 cm) jednokřídlými dveřmi, které se mechanicky otevírají směrem ven (šířka 100 cm, bez prahu) a jsou označeny piktogramem vozíku. Do samostatné, volně přístupné kabiny (šířka 179, hloubka 306 cm) se vstupuje jednokřídlými dveřmi (západka/mince), které se otevírají mechanicky směrem ven (šířka 100 cm). Dveře jsou z vnitřní strany opatřeny madlem (výška 90 cm). WC mísa (výška sedátka 46 cm) je osazena u levé stěny na protější stěně z pohledu od vstupu. Přístup zprava je dostatečný (144 cm). Odsazení přední hrany WC od zadní stěny je 75 cm. WC mísa je opatřena pevným (délka 60 cm, výška 80 cm) a sklopným madlem (délka 80 cm, výška 80 cm, osová vzdálenost 72 cm). Splachování se nachází vzadu (výška 82 cm). Zdravotní umyvadlo (výška 81 cm) je opatřeno pákovou baterií (výška 92 cm), sklopným zrcadlem bez páky a svislým madlem (výška 55-110 cm, délka 55 cm). Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem (výška 90 cm), papírovými ručníky (výška 106 cm) a dvěma věšáky (výška 100 cm a 140 cm). V kabině se nachází jedno signalizační tlačítko u WC (provázek, výška 0-120 cm). Manipulační prostor v kabině je dostatečný.
Parkování
Na parkovišti v areálu Ostravské univerzity se nacházejí dvě vyhrazená parkovací stání. Přístup ke vstupu vede pouze po asfaltové komunikaci - chodníky jsou bez snížených obrubníků.
Datum aktualizace
27. května. 2023
Fotografie
Zdroj
