Fakulta umění

Budova CU
+

Fakulta umění, galerie GAFU, komorní sál

Objekt přístupný Bezbariérový vstup hlavním vchodem Bezbariérový vstup bočním vchodem Schody Výtah Přístupná toaleta – WC I. Obtížně přístupná nebo přístupná toaleta

Adresa

Moravská Ostrava 3398, 70200 Ostrava-Moravská Ostrava

Vstup

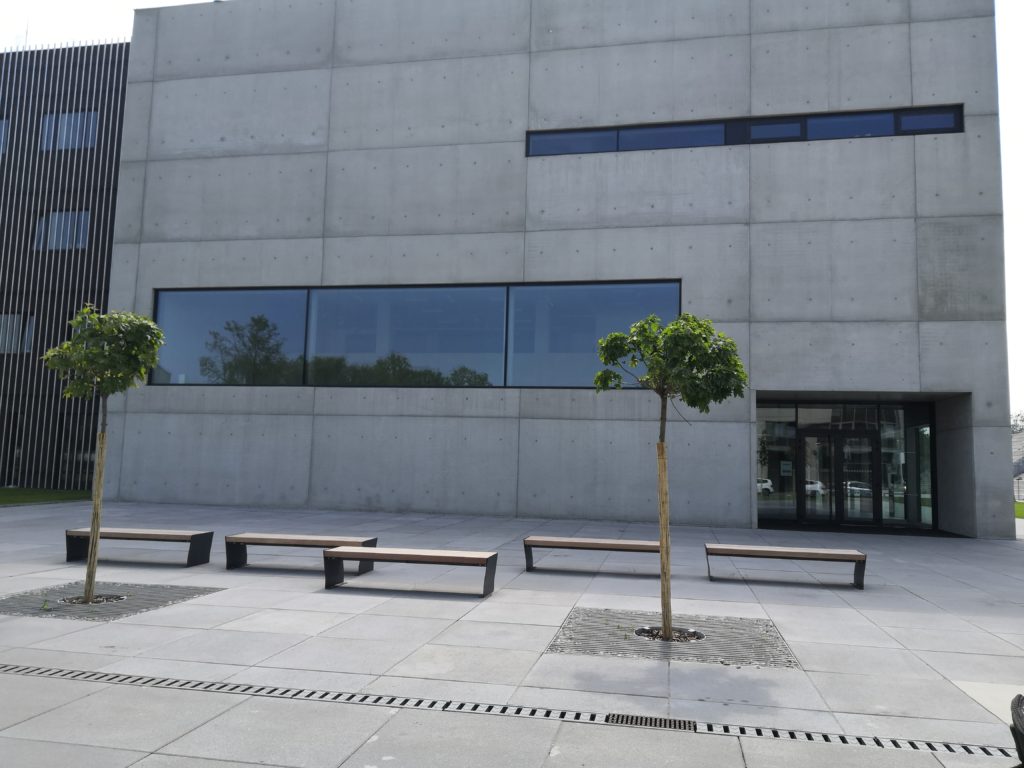

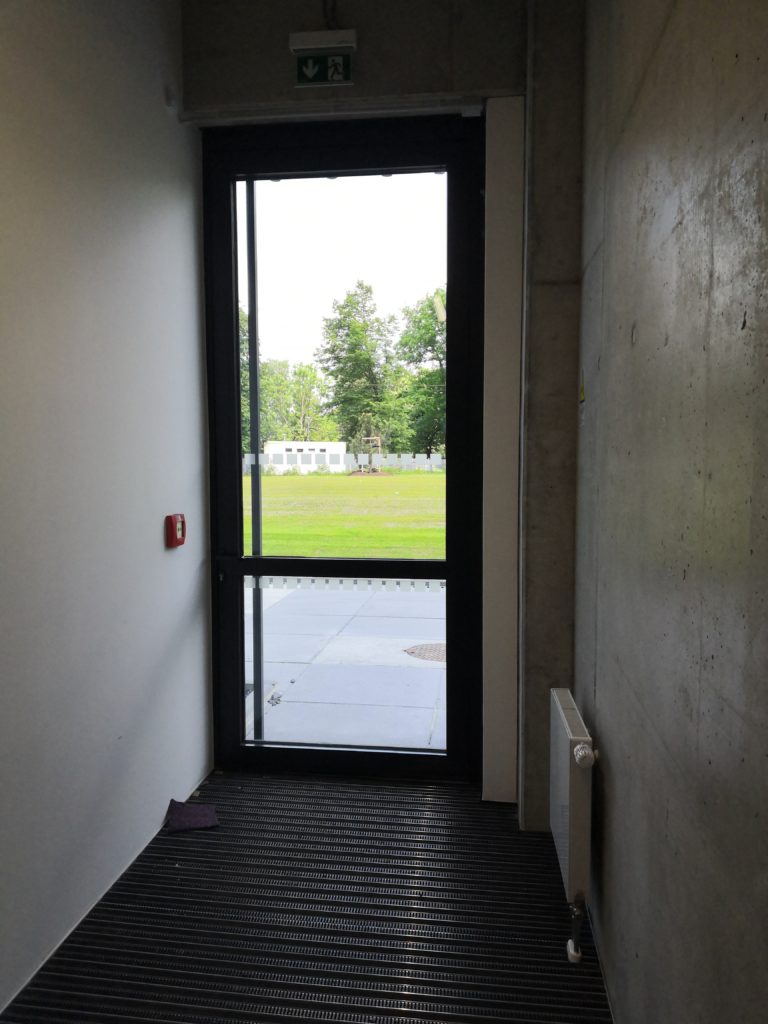

Do dvou budov, vzájemně propojených, City Campusu vede jeden hlavní vstup a několik vedlejších vstupů, které jsou zvenku uzamčeny a slouží jako únikové. Přístupová komunikace je provedena z velkoformátové betonové dlažby. Manipulační prostor před dveřmi je dostatečný.

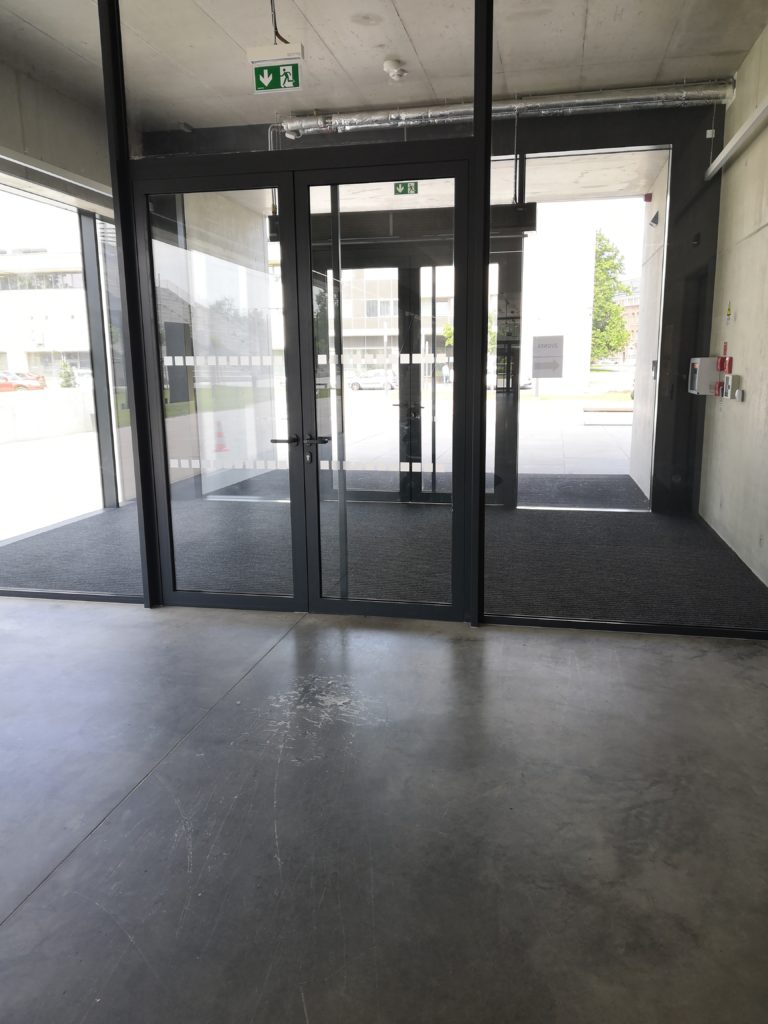

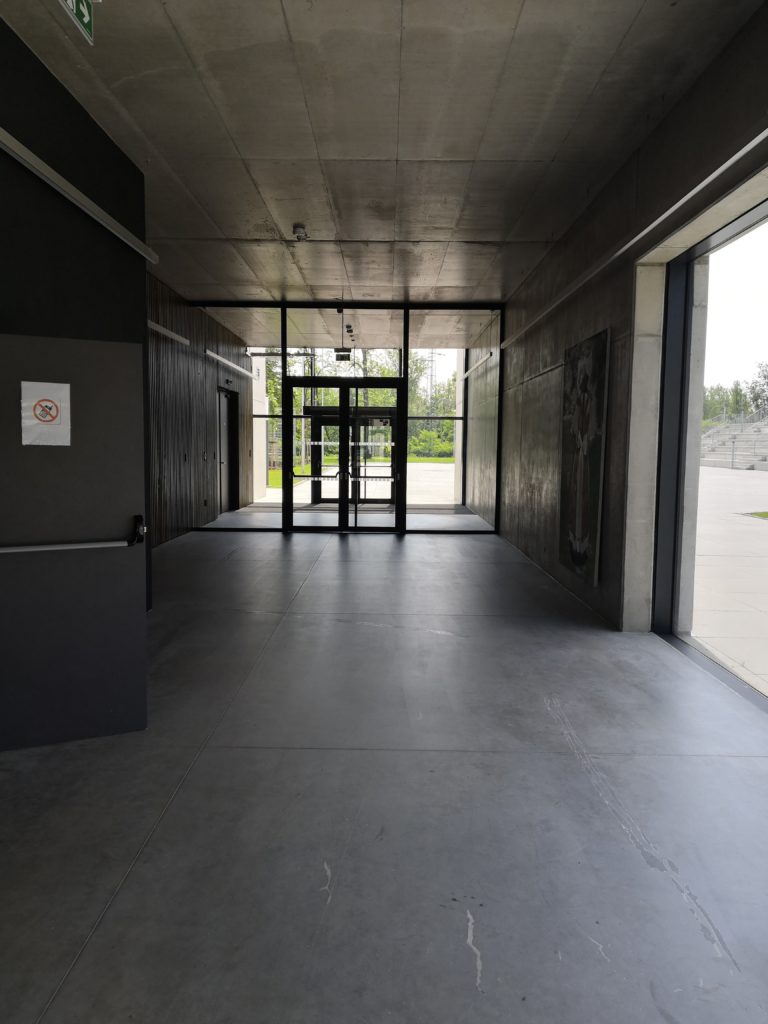

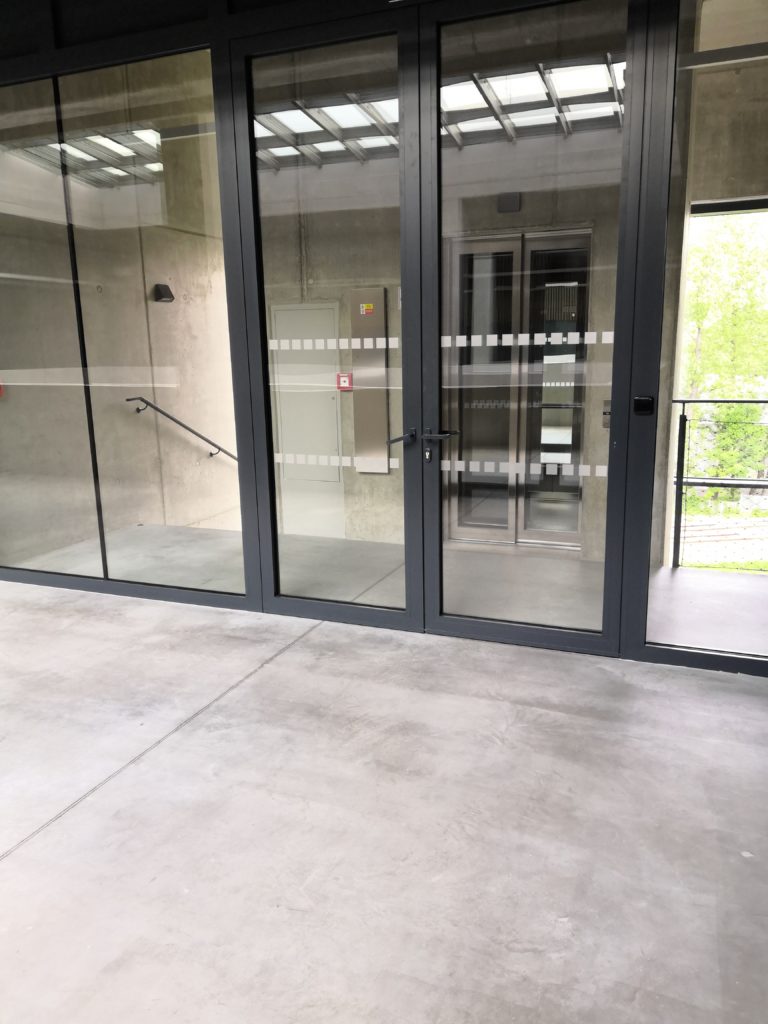

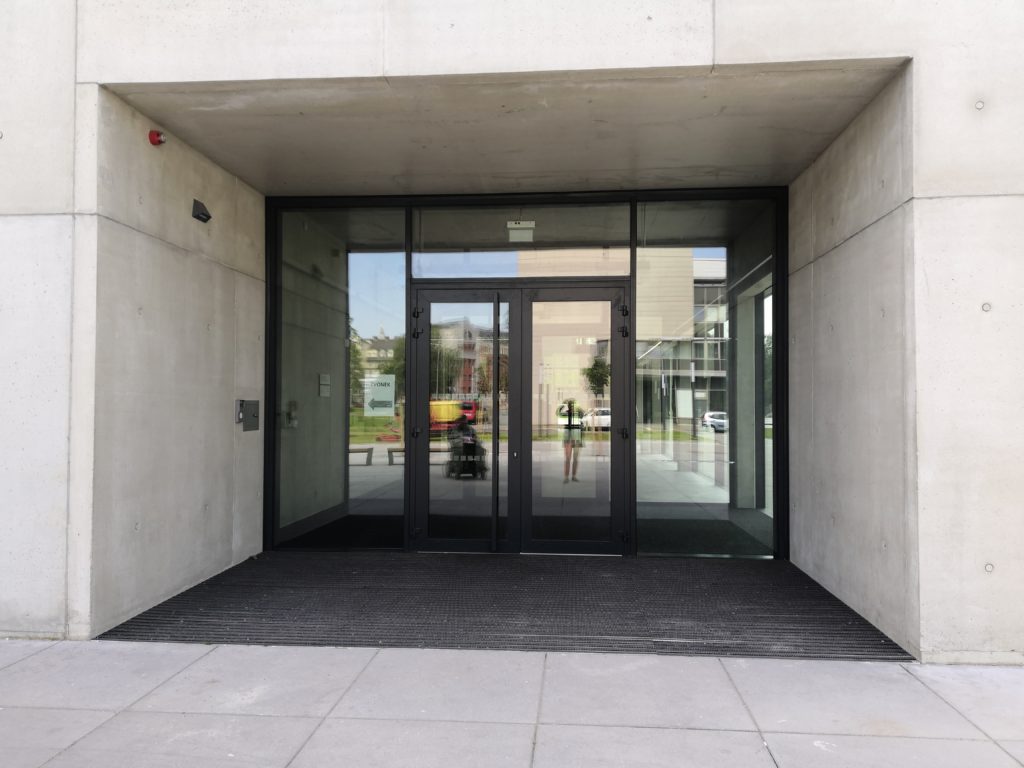

Hlavní vstup tvoří dveře dvoukřídlé, mechanicky otevíratelné ven (průjezdná šířka hlavního křídla 98 cm, práh 2,5 cm). Dveře jsou umístěny v nice-výklenku (šířka 497 cm, hloubka 270 cm) a je osazen čisticím roštem. Vlevo od vstupu se nachází zvonek na recepci (výška 132 cm, odsazení od rohu 62 cm). Za dveřmi se nachází zádveří (šířka 600 cm, hloubka 350 cm), povrch podlahy tvoří zátěžový koberec. Dveře zádveří jsou dvoukřídlé, mechanicky otevíratelné do zádveří (průjezdná šířka hlavního křídla 94 cm), bez prahu.

Interiér

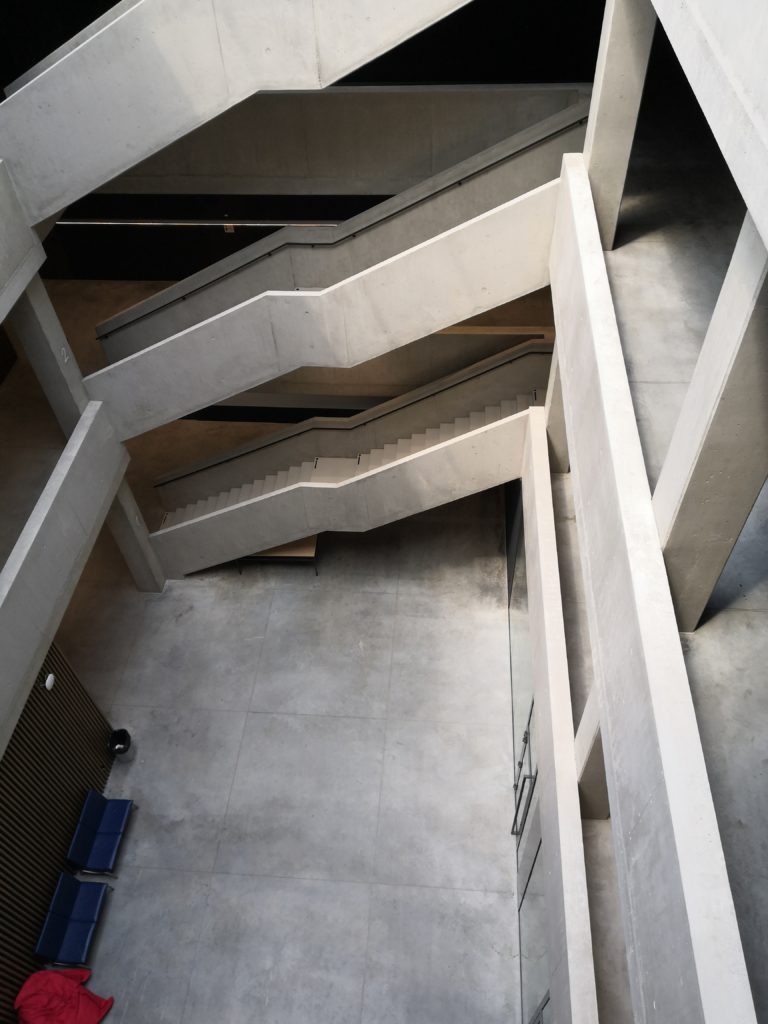

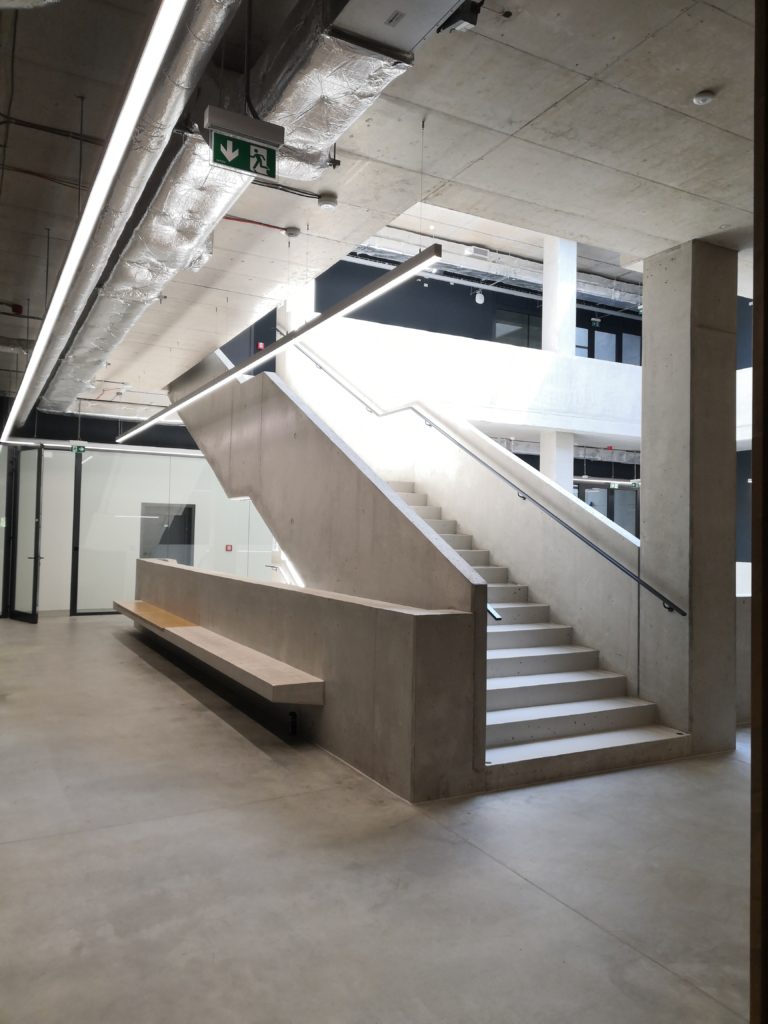

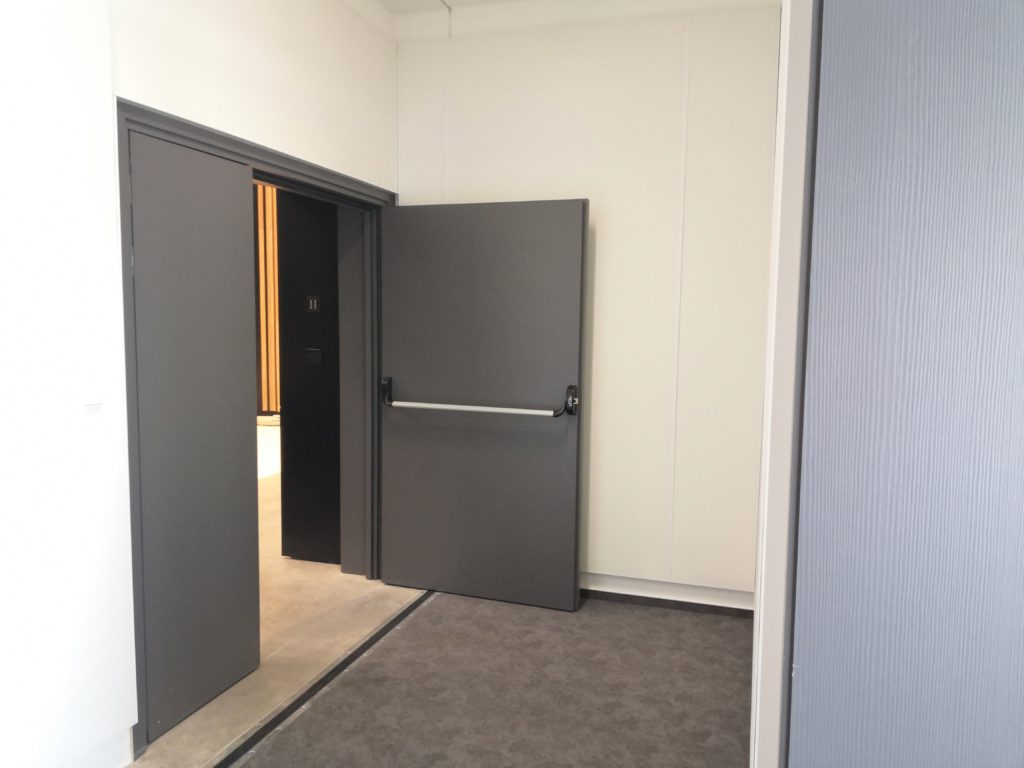

Obě budovy jsou bezbariérová a vzájemně propojené. Vertikální komunikaci zajišťují schodiště a dva výtahy. Průchody v prostoru jsou širší než 90 cm. Dveře v celém objektu jsou jednokřídlé i dvoukřídlé, otevírají se mechanicky (průjezdná šířka 85-100 cm, bez prahu) a z větší části opatřeny zavíracím mechanismem. Dveře na chodbách opatřené zavíracím mechanismem se otevírají ztěžka. Nachází se zde výstavní, společenské prostory, učebny, přednáškové místnosti a komorní a malý sál. Dále jsou v každém podlaží umístěny toalety WC muži s integrovanou bezbariérovou kabinou a WC ženy s integrovanou bezbariérovou kabinou. Podlaha je provedena z litého betonu.

V 1PP jsou umístěny garáže.

Přízemí (1NP)

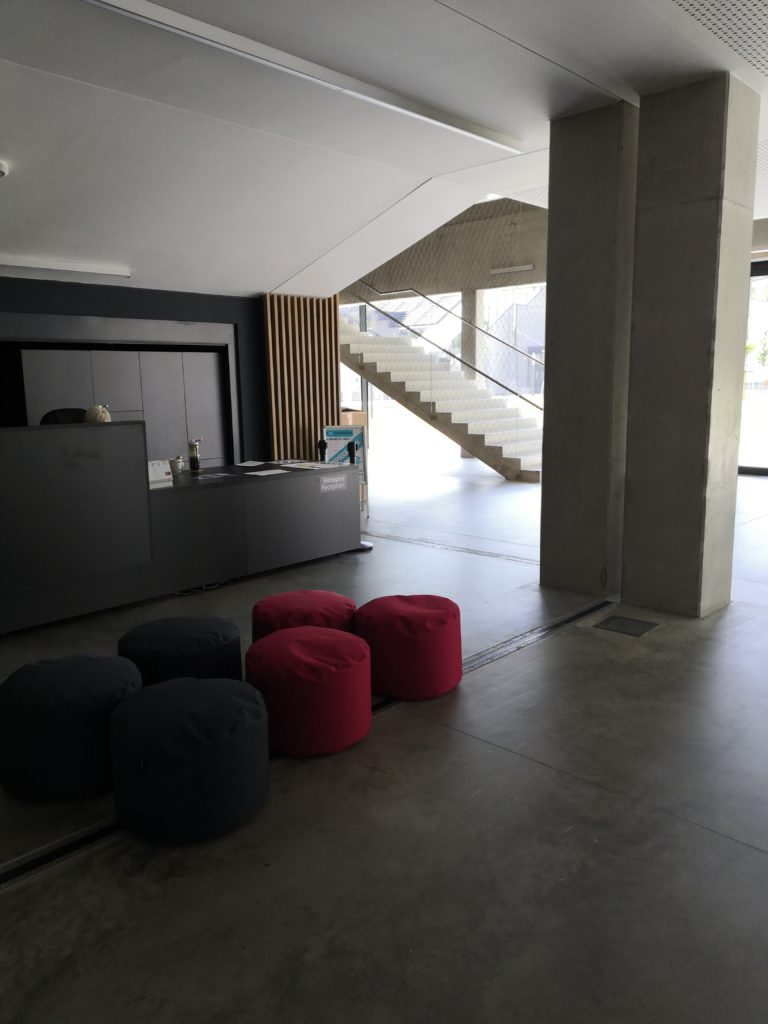

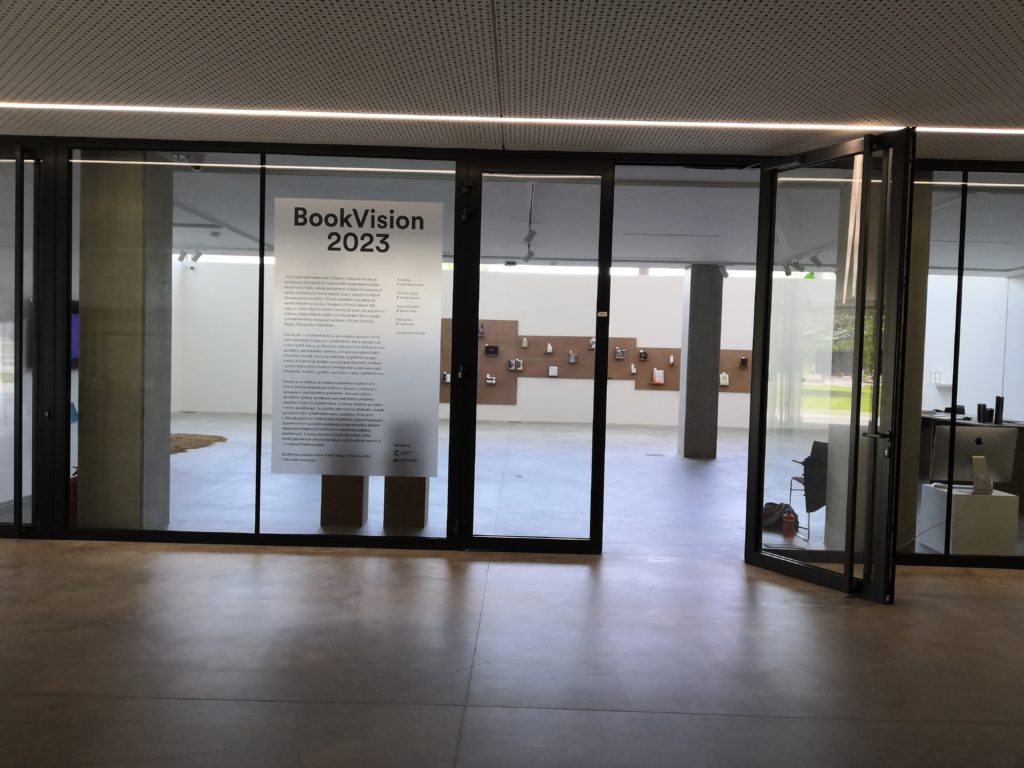

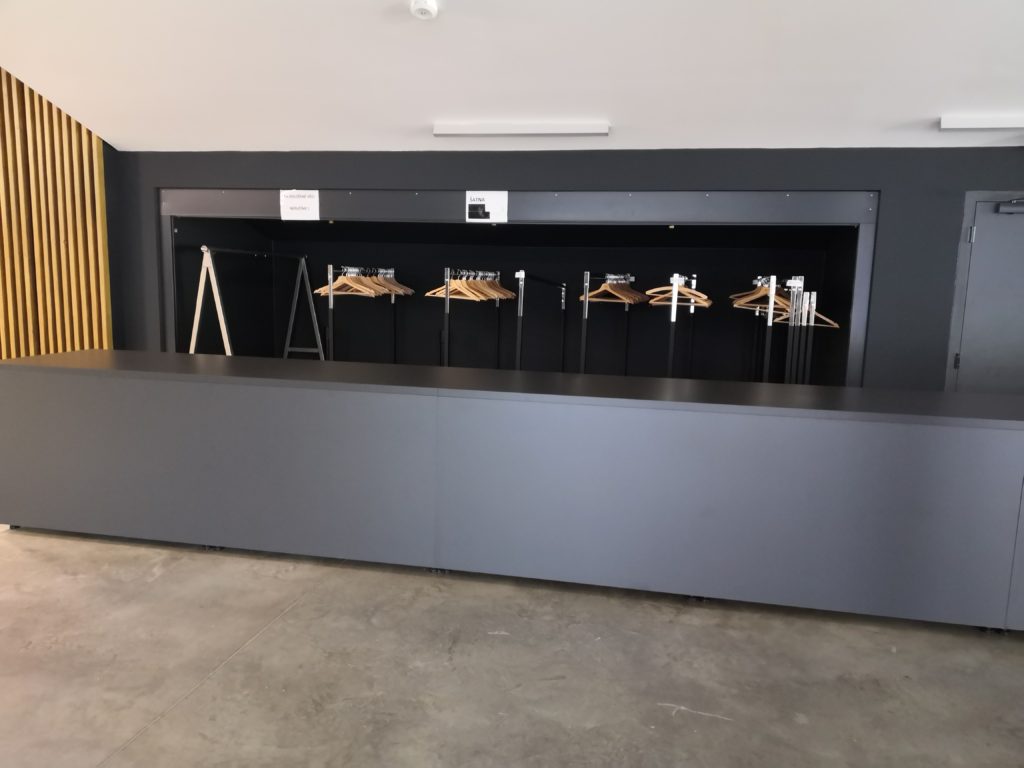

Za vstupem se nachází vstupní hala s recepcí (výška pultu 75 cm), šatnou (výška pultu 90 cm), Dále se zde nachází výstavní, společenské prostory, učebny a komorní sál.

Komorní sál

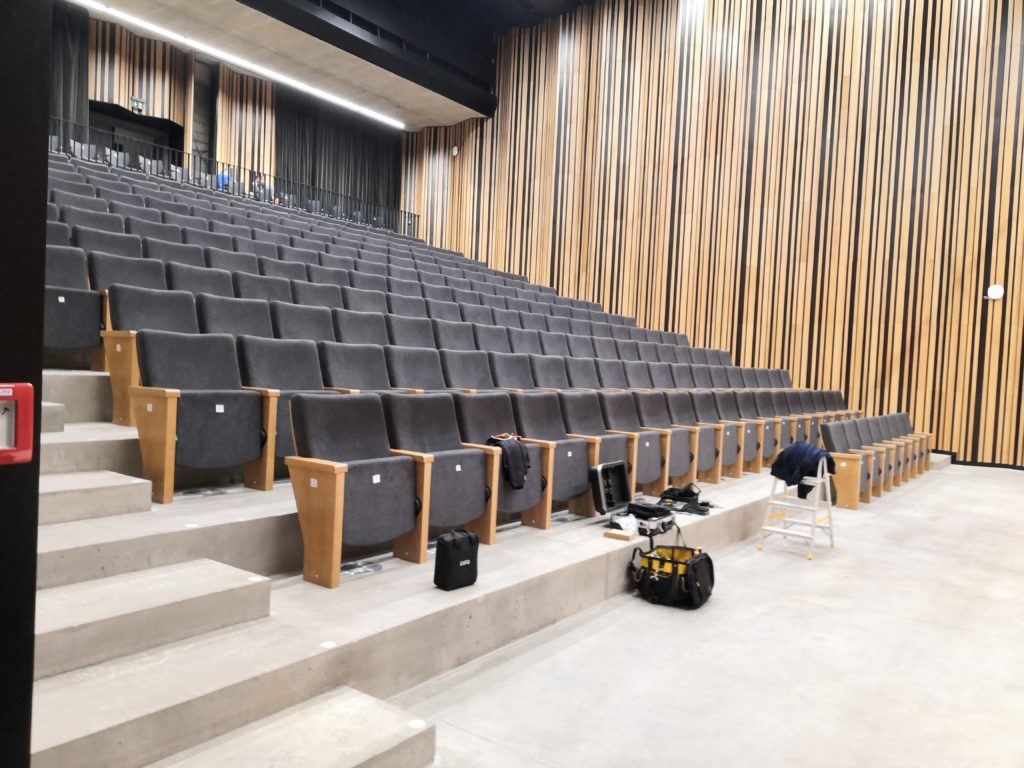

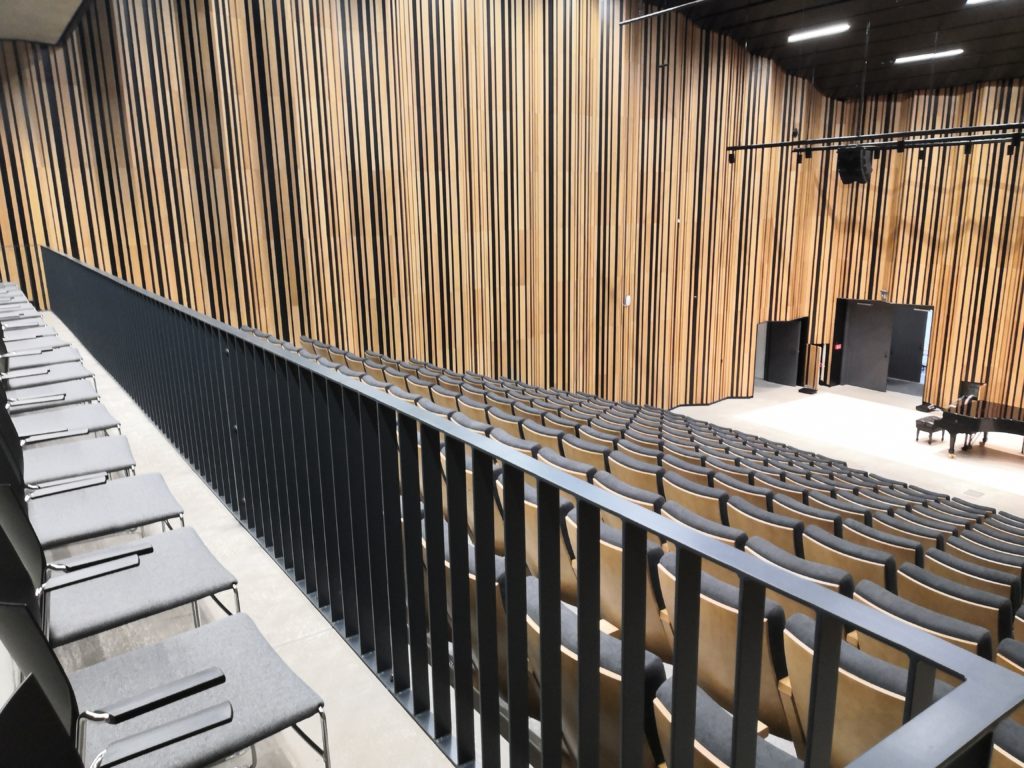

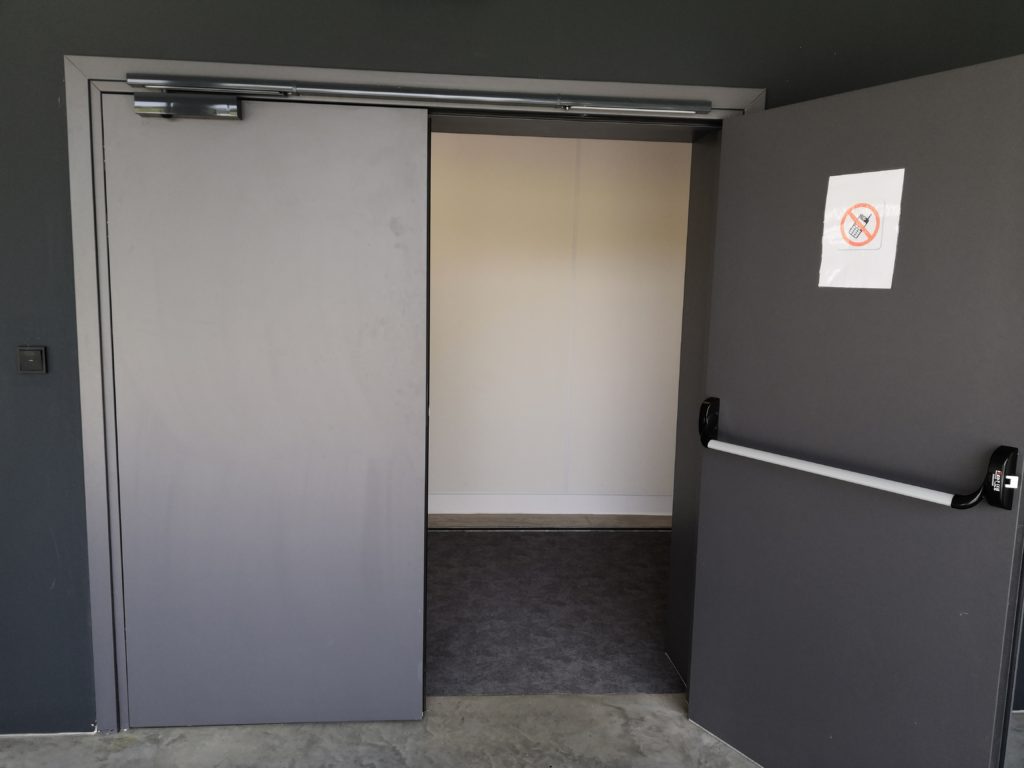

Sál je určen jak pro realizaci koncertů komorní hudby, tak i pro pořádání konferencí, či setkání při slavnostních příležitostech. Kapacita je 211 míst s možností navýšení o 30–50 míst. Vstupní dveře jsou dvoukřídlé, mechanicky otevíratelné (průjezdná šířka 100 cm, bez prahu). V přední řadě se nacházejí prostorná místa pro osoby na vozíku.

1. patro (2NP)

V tomto podlaží se nachází mimo jiné malý sál s kapacitou 60 míst a vstup k horním řadám komorního sálu, kde jsou také prostorná místa pro osoby na vozíku.

2. patro (3NP); 3. patro (4NP)

V těchto podlažích jsou učebny a kanceláře.

Výtah

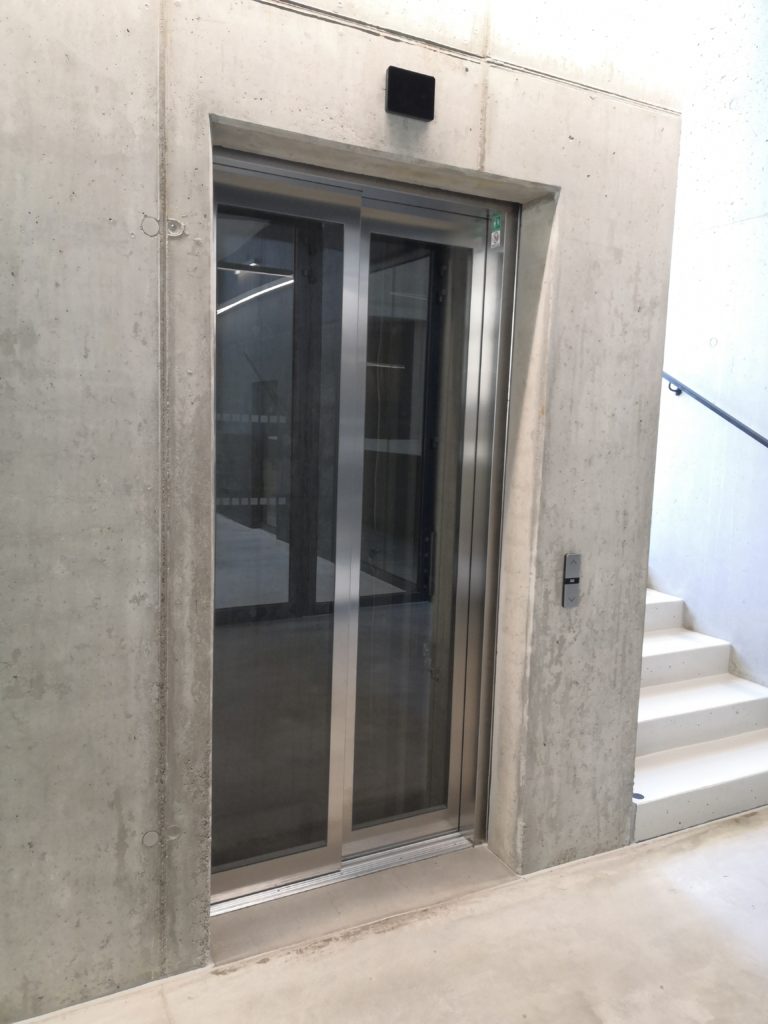

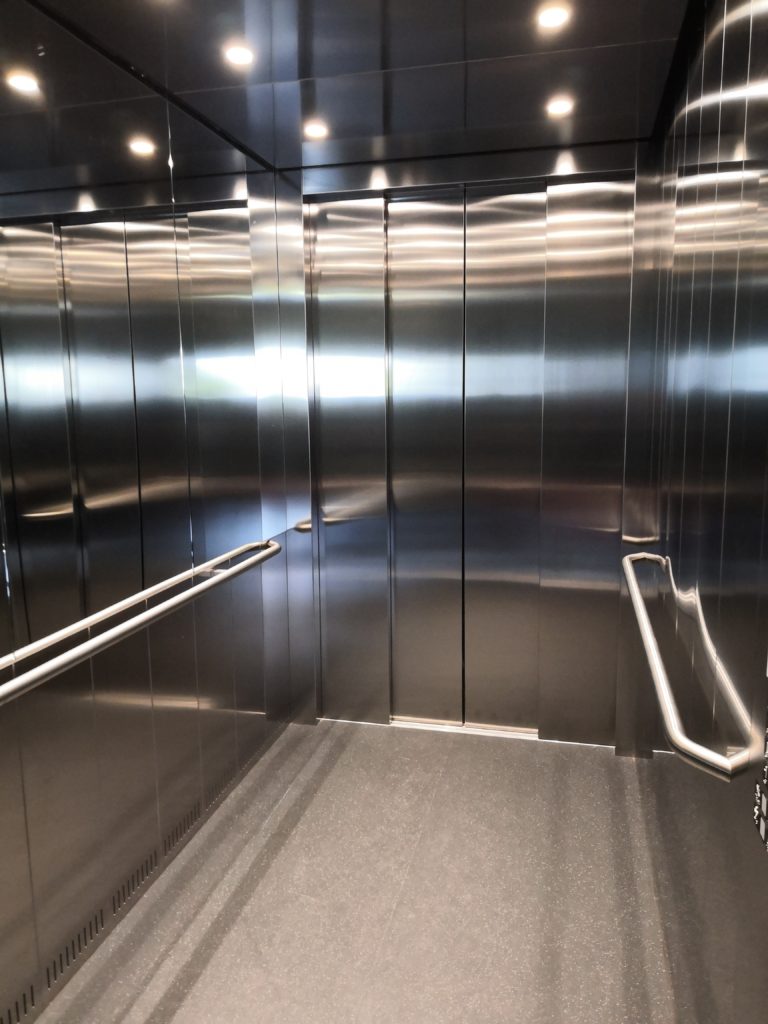

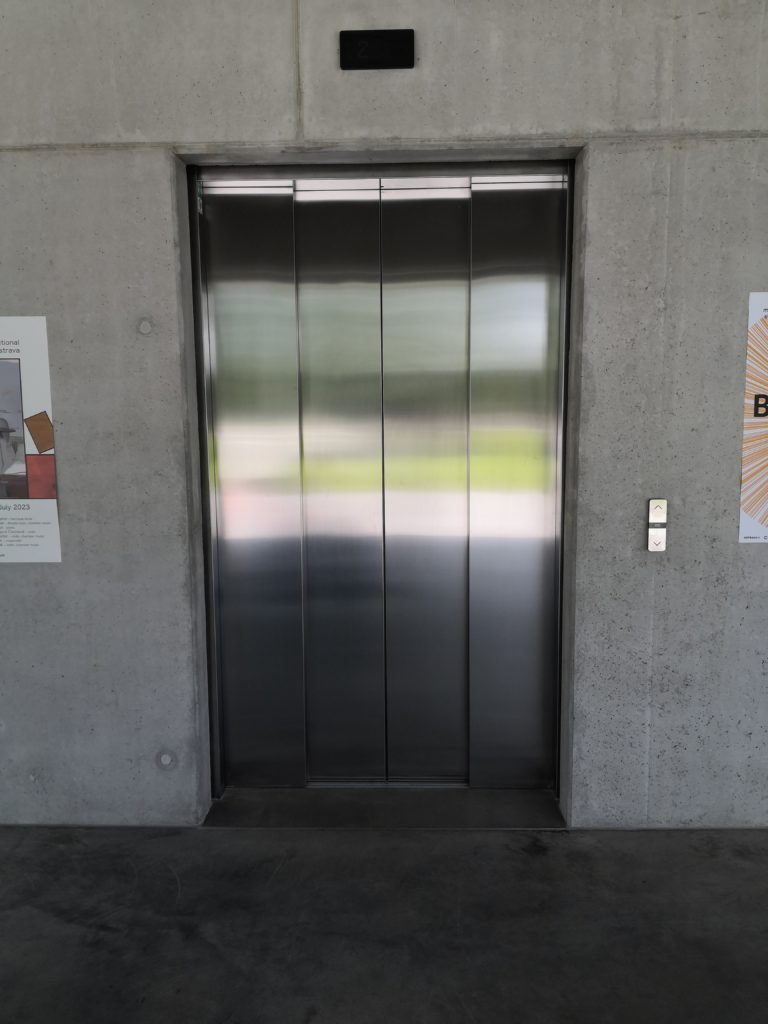

Z pohledu od hlavního vstupu se v první budově vlevo nachází průchozí výtah, který spojuje 1PP až 3NP (-1, 0, 1, 2). Manipulační prostor před kabinou je dostatečný. Automaticky otevíratelné dveře do stran (průjezdná šířka 130 cm) jsou umístěny v nice-výklenku (šířka 133 cm, hloubka 26 cm). Ve výtahové kleci (šířka 150 cm, hloubka 255 cm) je na bočních stěnách umístěno madlo (výška 90 cm, odsazení od stěny 9 cm) a na levé boční stěně zrcadlo (výška spodní hrany 90 cm). Výška ovladače na nástupních místech je 118 cm, výška horního tlačítka uvnitř klece je 110 cm.

V levé části druhé budovy u bočního vedlejšího vstupu se nachází výtah, který spojuje 1NP až 4NP (0, 1, 2, 3). Manipulační prostor před kabinou je dostatečný. Automaticky otevíratelné dveře do stran (průjezdná šířka 100 cm) jsou umístěny v nice-výklenku (šířka 107 cm, hloubka 21 cm). Ve výtahové kleci (šířka 143 cm, hloubka 150 cm) je na čelní i boční stěně umístěno madlo (výška 93 cm, odsazení od stěny 9 cm) a na čelní stěně zrcadlo (výška spodní hrany 32 cm). Výška ovladače na nástupních místech je 108 cm, výška horního tlačítka uvnitř klece je 114 cm.

WC Přízemí (1NP)

Vlevo od šatny jsou umístěny běžné toalety pro muže i ženy.

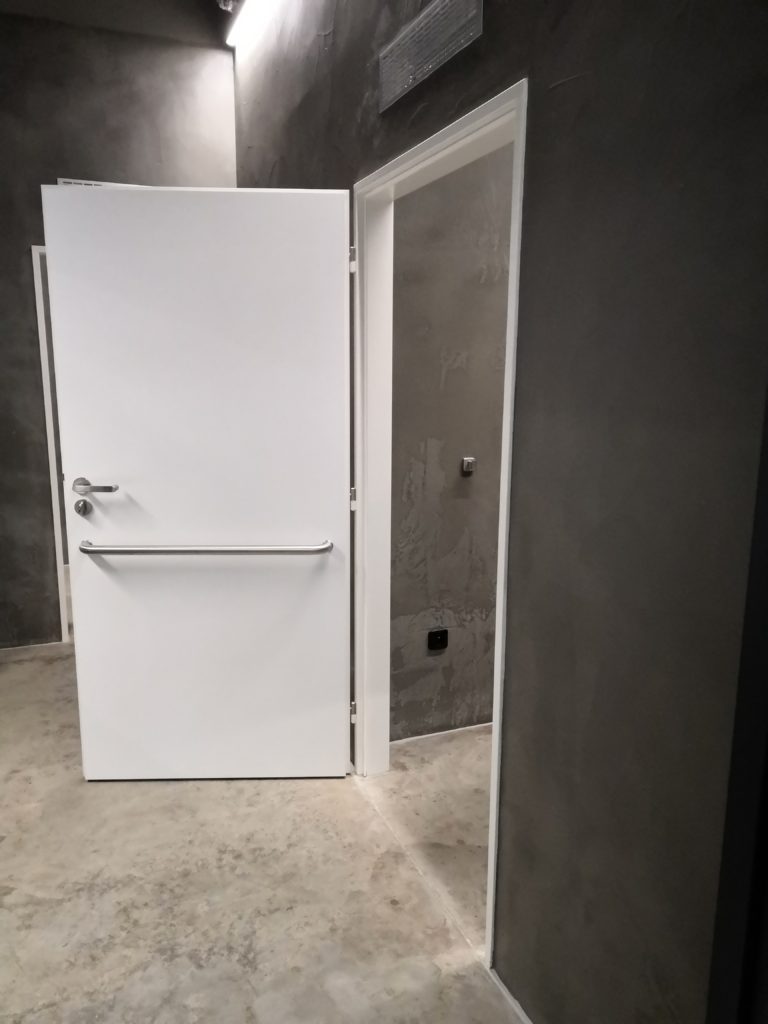

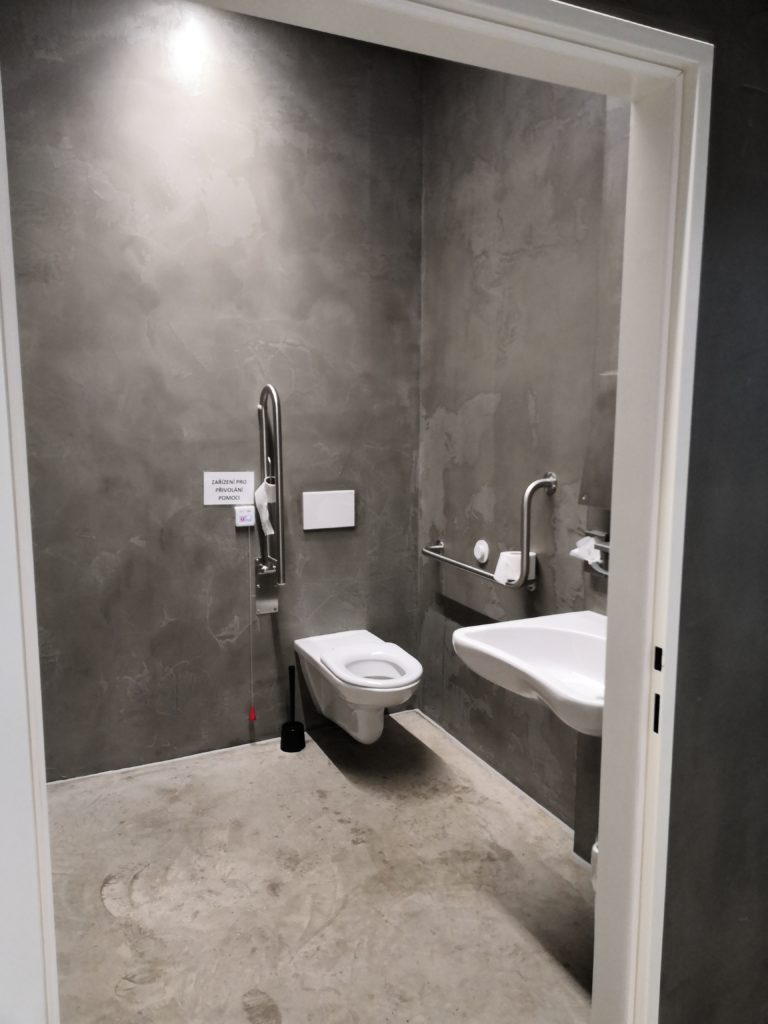

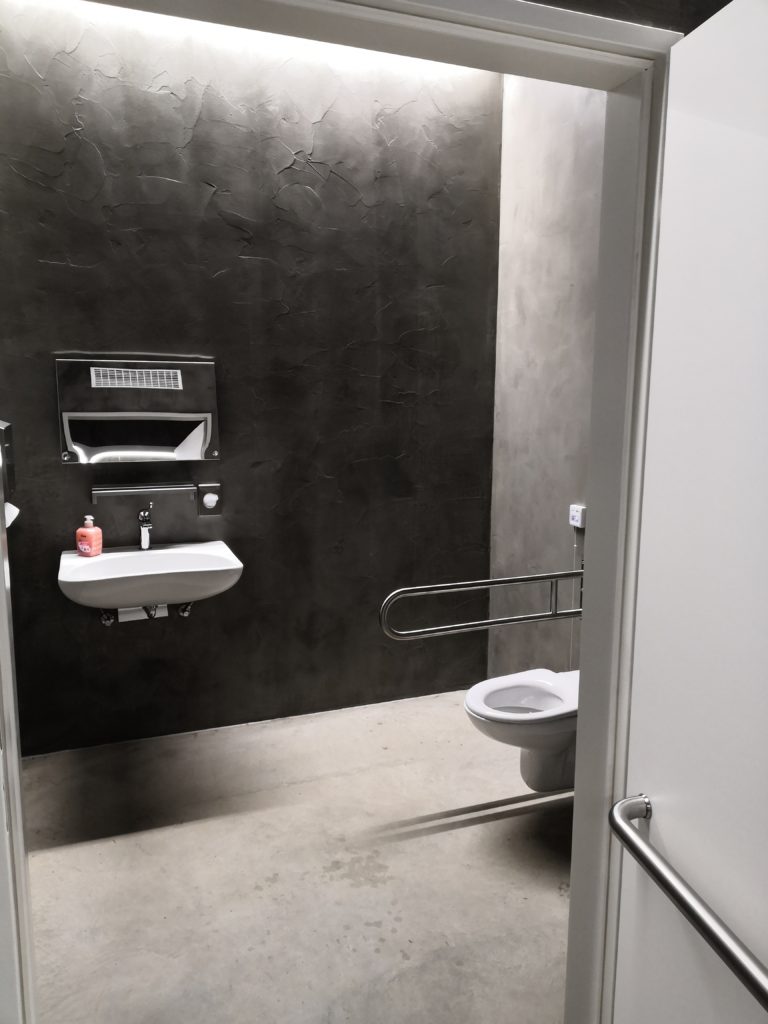

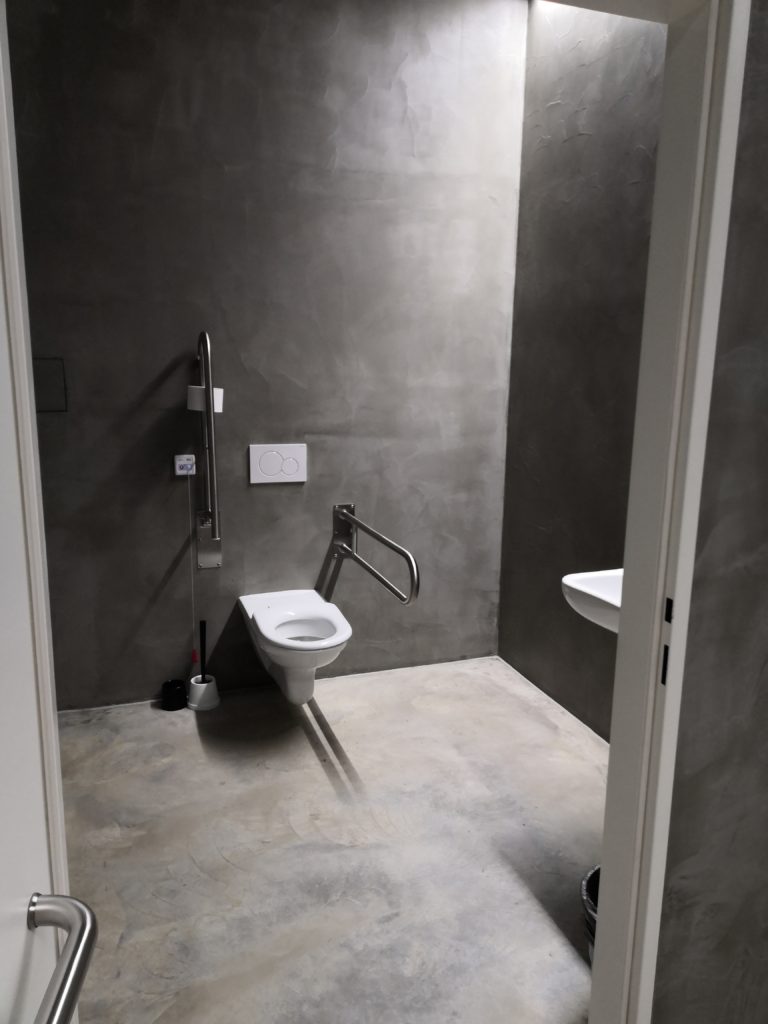

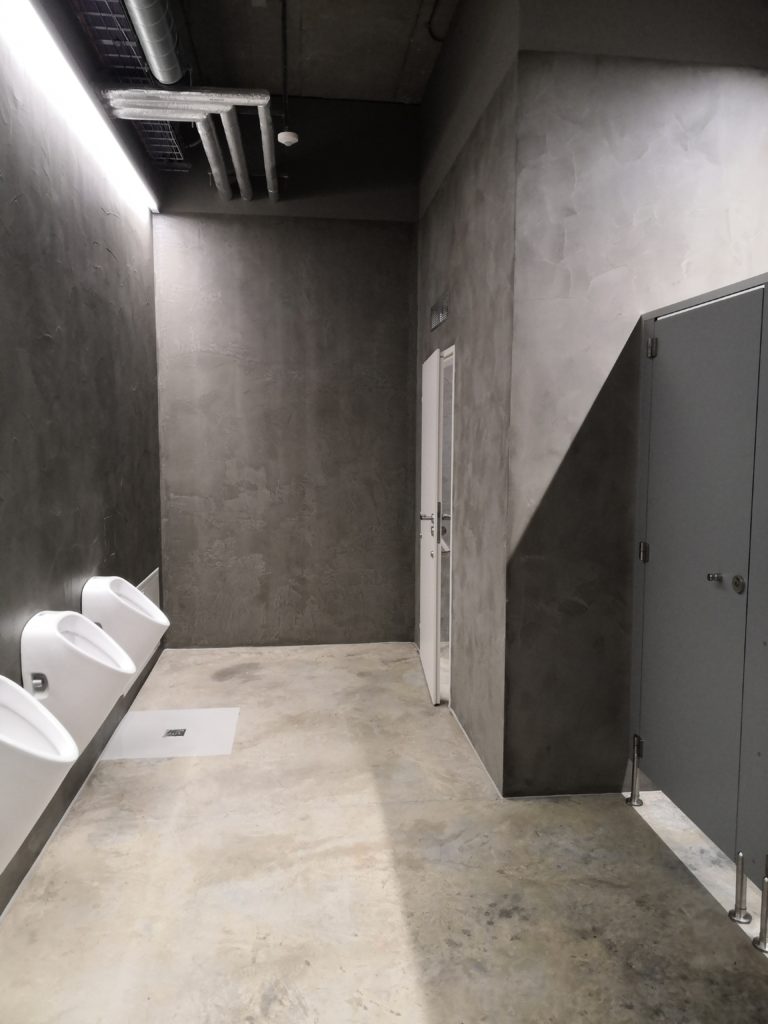

V oddělení muži se nachází upravená kabina. Oboje dveře předsíní mají šířku 90 cm. Přístup je přes první předsíň s umývadly (šířka 230 cm, hloubka 475 cm) a druhou předsíň s pisoáry a kabinkami WC (šířka 180 cm, hloubka +400 cm). Napravo vzadu předsíně se nachází bezbariérová kabina. Do samostatné kabiny (šířka 223 cm, hloubka 220 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm). Vypínač je osazen ve výšce 103 cm. Zámek tvoří západka. Dveře jsou z vnitřní strany opatřeny madlem (výška 88 cm). WC mísa (výška sedátka 45 cm) je osazena uprostřed zadní stěny z pohledu od vstupu. Přístup zprava i z leva je dostatečný (95 cm), bohužel pravé madlo je pevné. Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena pevným madlem (délka 90 cm, výška 82 cm) a sklopným madlem (délka 80 cm, výška 82 cm, osová vzdálenost 58 cm). Splachování se nachází vzadu (výška 105 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 107 cm) a sklopným zrcadlem (výška spodní hrany 120 cm). Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem, papírovými ručníky (výška 110 cm) a dvěma věšáky (výška 110 cm a 140 cm). V kabině se na zadní stěně vedle klozetové mísy vlevo nachází signalizační tlačítko (výška v horní úrovní 105 cm, výška ve spodní úrovni-šňůrka 17 cm). Manipulační prostor v kabině je dostatečný.

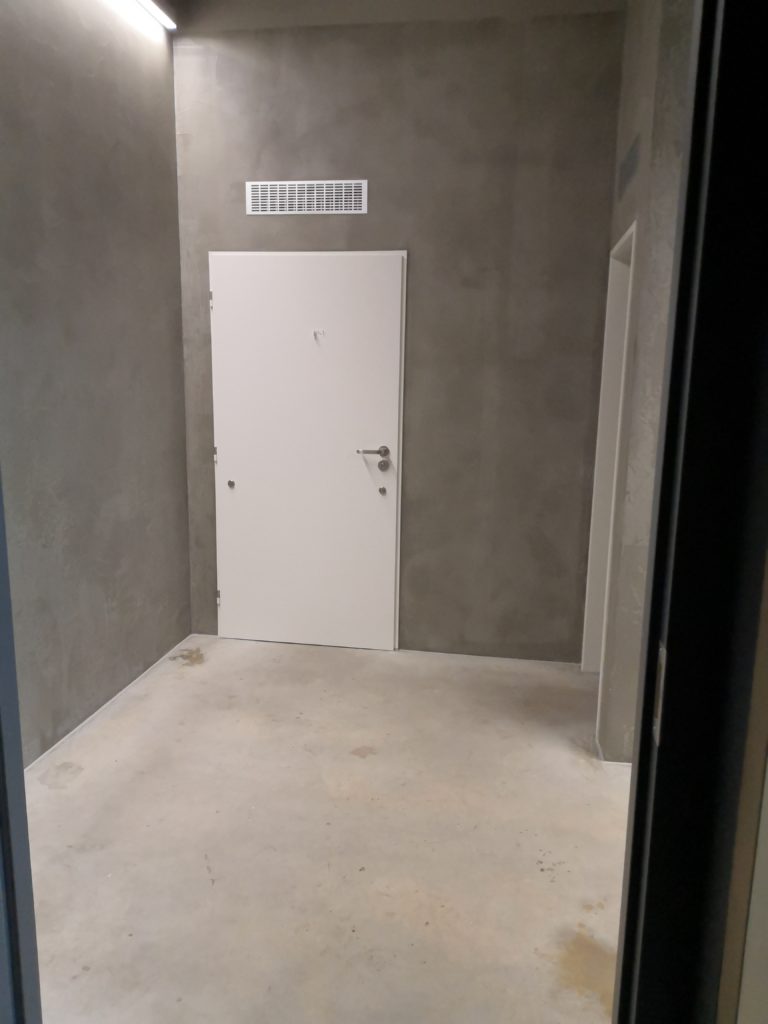

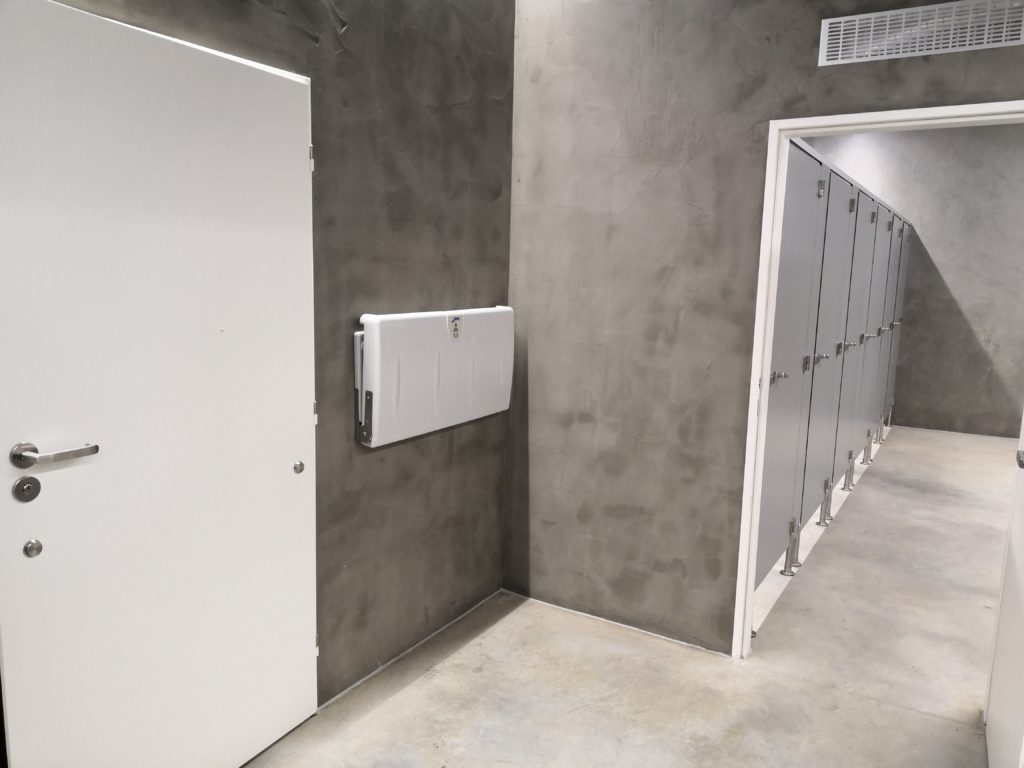

V oddělení ženy se také nachází upravená kabina. Přístup je přes společnou předsíň (šířka 256 cm, hloubka 425 cm, dveře šířka 90 cm). V předsíni je na stěně osazen sklápěcí přebalovací pult. Vedle je umístěna bezbariérová kabina. Do samostatné kabiny (šířka 218 cm, hloubka 220 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm). Vypínač je osazen ve výšce 103 cm. Zámek tvoří západka. Dveře jsou z vnitřní strany opatřeny madlem (výška 88 cm). WC mísa (výška sedátka 46 cm) je osazena uprostřed pravé stěny z pohledu od vstupu. Přístup zprava i z leva je dostatečný (91 cm), bohužel levé madlo je pevné. Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena pevným madlem (délka 90 cm, výška 80 cm) a sklopným madlem (délka 80 cm, výška 80 cm, osová vzdálenost 56 cm). Splachování se nachází vzadu (výška 105 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 107 cm) a sklopným zrcadlem (výška spodní hrany 121 cm). Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem, papírovými ručníky (výška 114 cm) a dvěma věšáky (výška 110 cm a 140 cm). V kabině se nalevo od klozetové mísy nachází signalizační tlačítko (výška v horní úrovní 114 cm, výška ve spodní úrovni-šňůrka 20 cm). Manipulační prostor v kabině je dostatečný.

WC 1. patro (2NP), 2. patro (3NP), 3. patro (4NP)

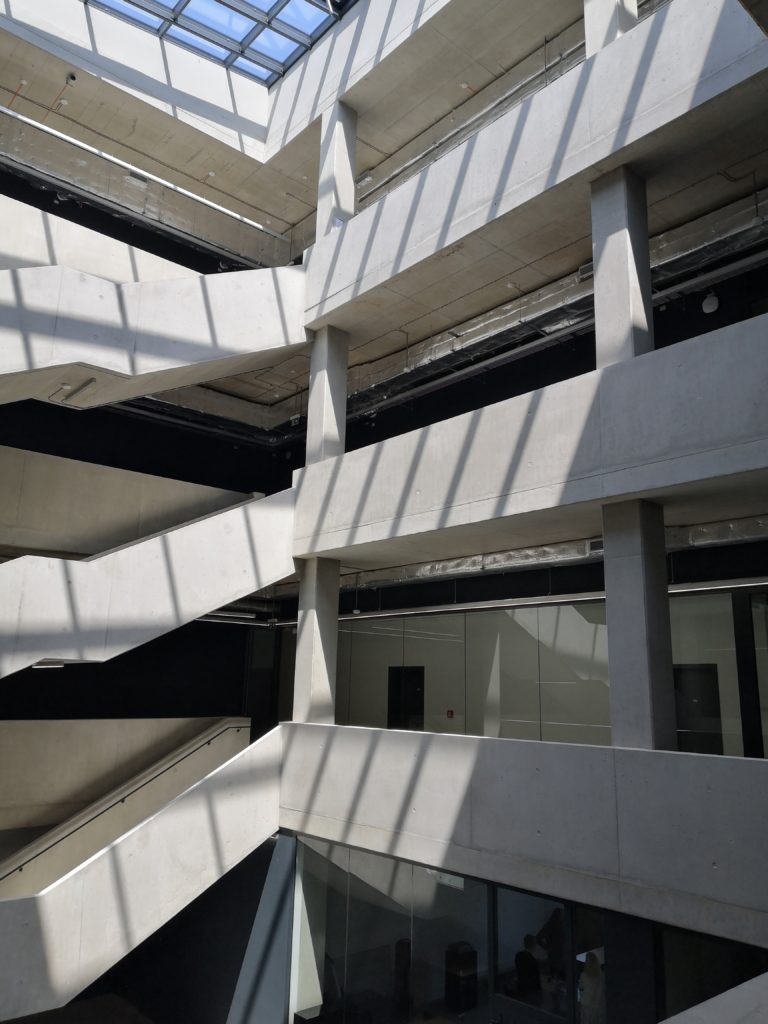

V ochozech atria jsou v každém podlaží umístěny totožné toalety WC muži s integrovanou bezbariérovou kabinou a WC ženy s integrovanou bezbariérovou kabinou.

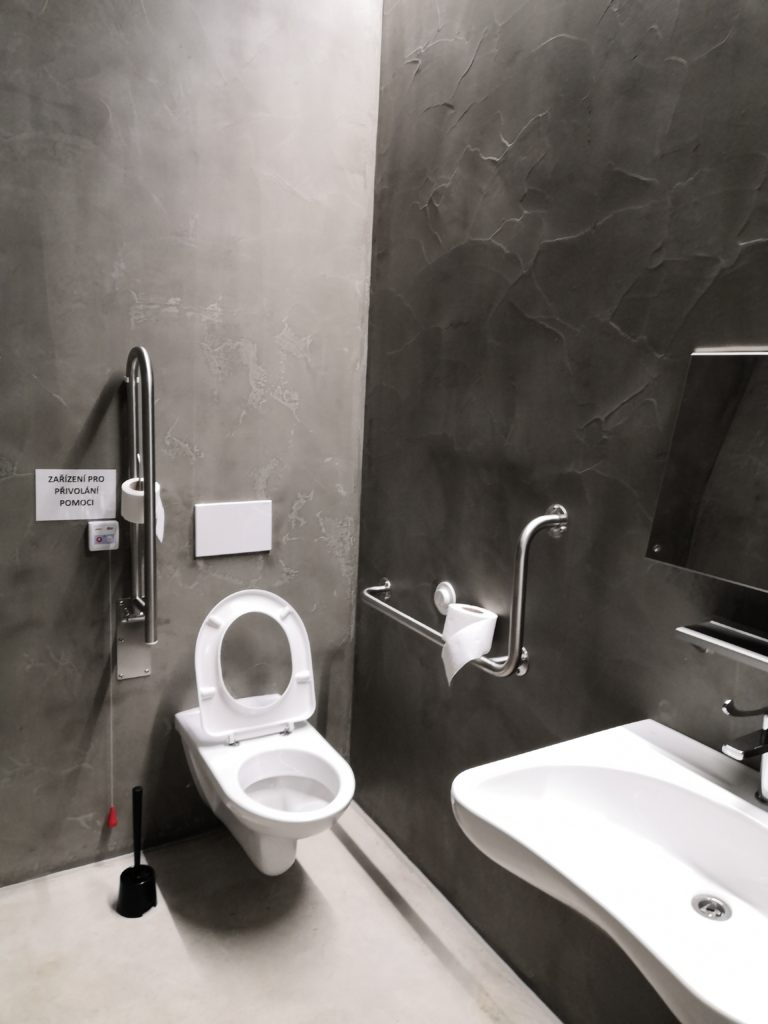

Identické kabiny se nachází v běžných toaletách pro muže. Přístup je přes společnou předsíň (šířka 210 cm, hloubka 270 cm, dveře šířka 90 cm). Do samostatné kabiny (šířka 195 cm, hloubka 215 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm). Vypínač je osazen ve výšce 103 cm. Zámek tvoří západka. Dveře jsou z vnitřní strany opatřeny madlem (výška 88 cm). WC mísa (výška sedátka 46 cm) je osazena vpravo u zadní stěny z pohledu od vstupu. Přístup z leva je dostatečný (95 cm). Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena pevným madlem tvaru L uchyceným do stěny (délka 80 cm, výška 85 cm) a sklopným madlem (délka 82 cm, výška 80 cm, osová vzdálenost 62 cm). Splachování se nachází z boku (výška 95 cm, vzdálenost od rohu 60 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 107 cm) a sklopným zrcadlem (výška spodní hrany 120 cm). Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem, papírovými ručníky (výška 120 cm) a dvěma věšáky (výška 110 cm a 140 cm). V kabině se nalevo od klozetové mísy nachází signalizační tlačítko (výška v horní úrovní 100 cm, výška ve spodní úrovni-šňůrka 15 cm). Manipulační prostor v kabině je dostatečný.

Identické kabiny se nachází v běžných toaletách pro ženy. Přístup je přes společnou předsíň (šířka 195 cm, hloubka 355 cm, dveře šířka 90 cm). Do samostatné kabiny (šířka 190 cm, hloubka 215 cm) se vstupuje jednokřídlými dveřmi, které se mechanicky otevírají ven (šířka 90 cm). Vypínač je osazen ve výšce 103 cm. Zámek tvoří západka. Dveře jsou z vnitřní strany opatřeny madlem (výška 88 cm). WC mísa (výška sedátka 46-47 cm) je osazena vpravo u zadní stěny z pohledu od vstupu. Přístup z leva je dostatečný (125 cm). Odsazení přední hrany WC od zadní stěny je 70 cm. Mísa WC je opatřena pevným madlem tvaru L uchyceným do stěny (délka 80 cm, výška 85 cm) a sklopným madlem (délka 82 cm, výška 80 cm, osová vzdálenost 62 cm). Splachování se nachází z boku (výška 90 cm, vzdálenost od rohu 60 cm). Umývátko (výška 85 cm) je opatřeno pákovou baterií (výška 107 cm) a sklopným zrcadlem (výška spodní hrany 120 cm). Kabina je vybavena odpadkovým košem, toaletním papírem, mýdelníkem, papírovými ručníky (výška 115 cm) a dvěma věšáky (výška 110 cm a 140 cm). V kabině se nalevo od klozetové mísy nachází signalizační tlačítko (výška v horní úrovní 100 cm, výška ve spodní úrovni-šňůrka 15 cm). Manipulační prostor v kabině je dostatečný.

Parkování

Dvě vyhrazená parkovací místa se nacházejí až u budovy sportu.

Poznámka

Objekty sportu a umění zde propojuje živý prostor s širokým pobytovým schodištěm mezi oběma budovami, na kterém lze pořádat sportovní, kulturní a popularizační akce.

POZOR: bezbariérová WC nejsou označena piktogramem vozíku a šňůrka vedle klozetové mísy neslouží k splachování, ale k přivolání pomoci, například při pádu na zem.
